DJI 팬텀4배터리 수리

#전주하우스닥터 입니다

#DJI팬텀4배터리셀발란스 불량으로 시동이 안되는# 배터리수리입니다
배터리 관리차윈에서 충전후 실내에서 시동걸고 배터리 소모할려고 했는데
일부 배터리는 시동이 안걸립니다

설발란스 0.19V  차이가 납니다

밸런스를 잡기위해 배터리팩 분해합니다
분해순서대로 사진입니다

배터리 환풍정상(배부름 확인)

일자드라이버로 위로 치먼서 분리

측면은 알리산 수축튜브용 열풍기로

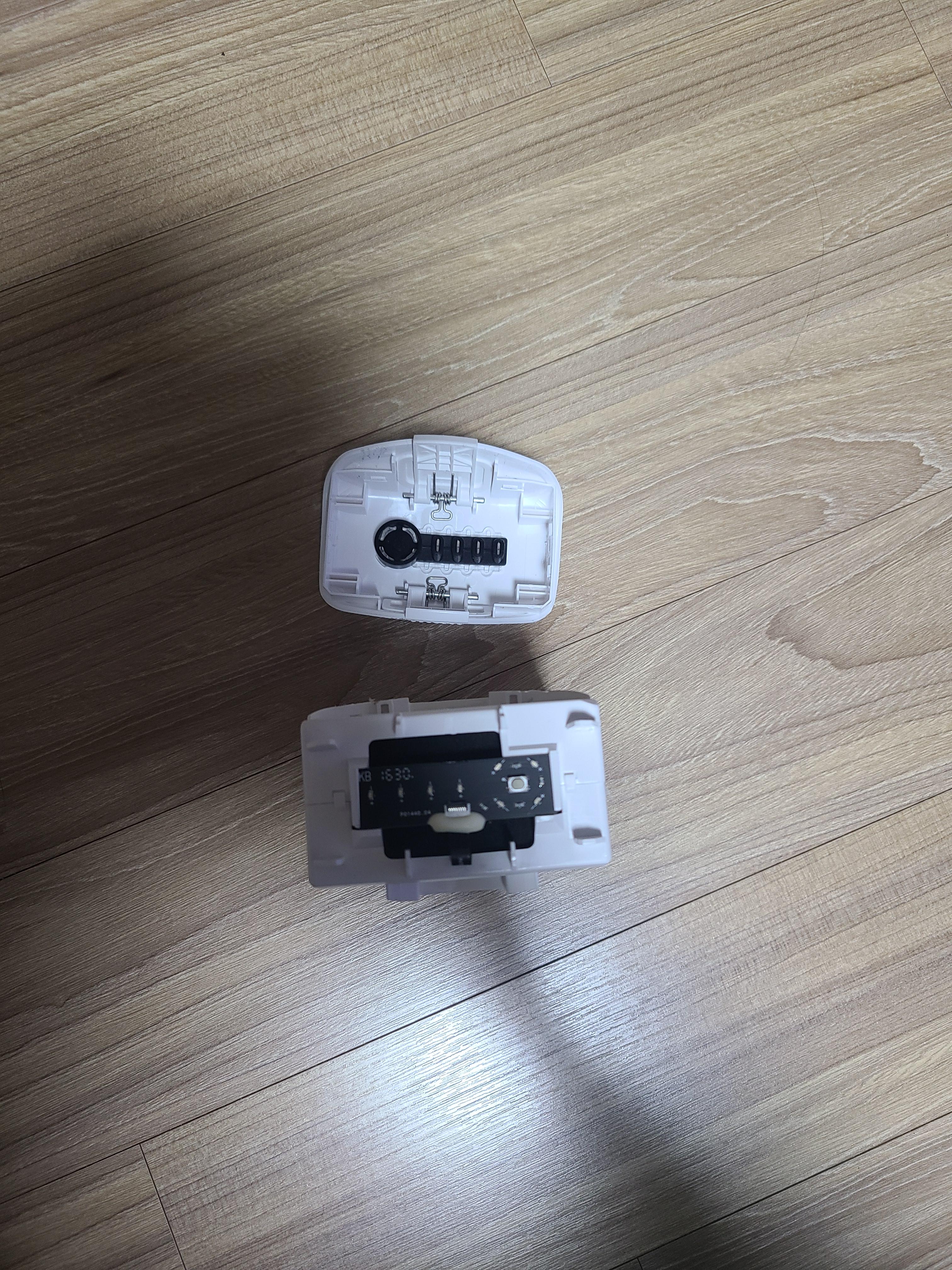

분해완료

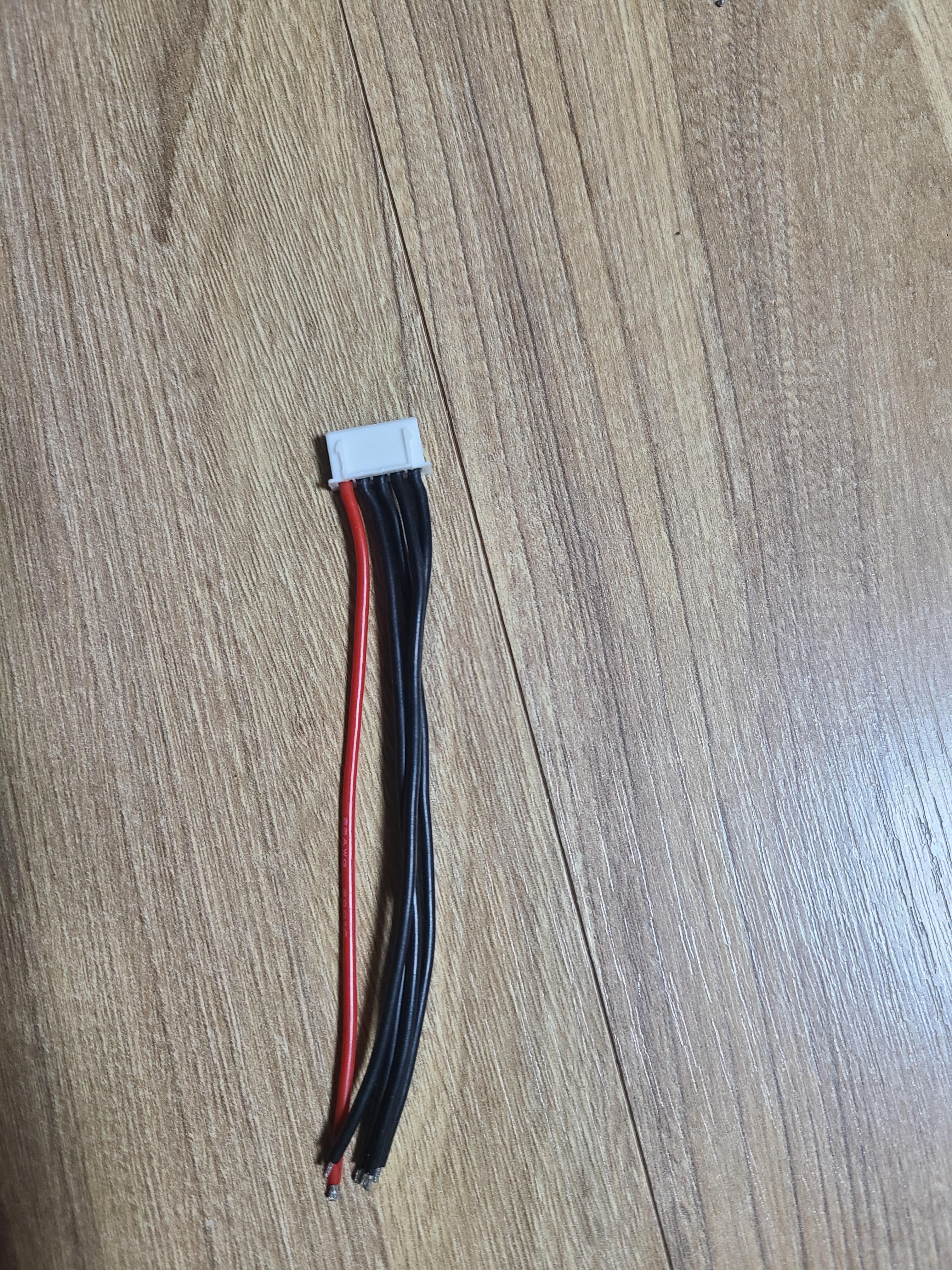

4S 밸런스케이블 입니다

팰런스충전기입니다

배터리팩에 밸런스케이블 설치후 밸런스 충전합니다

밸런스케이블 연결

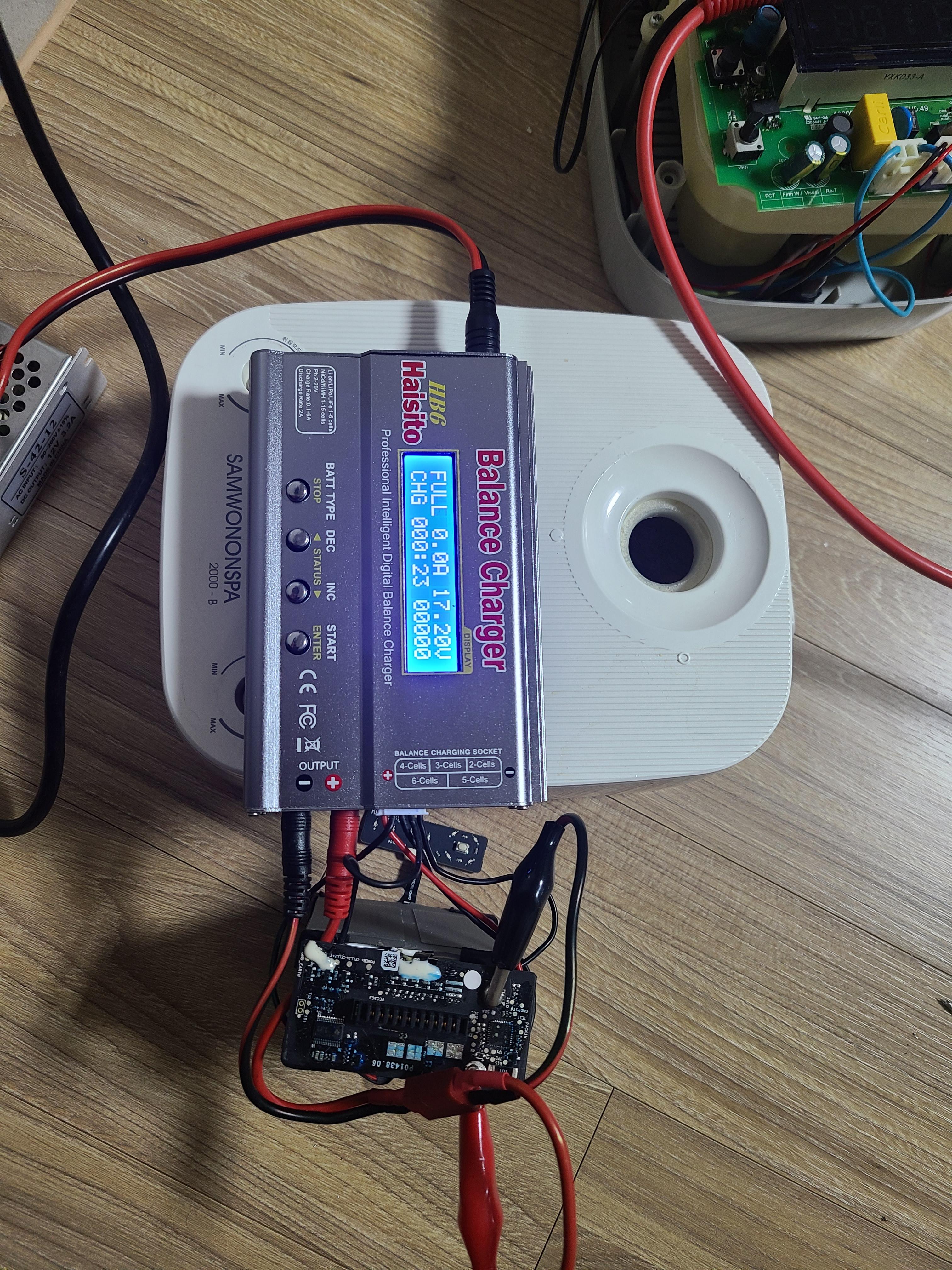

밸런스충전중

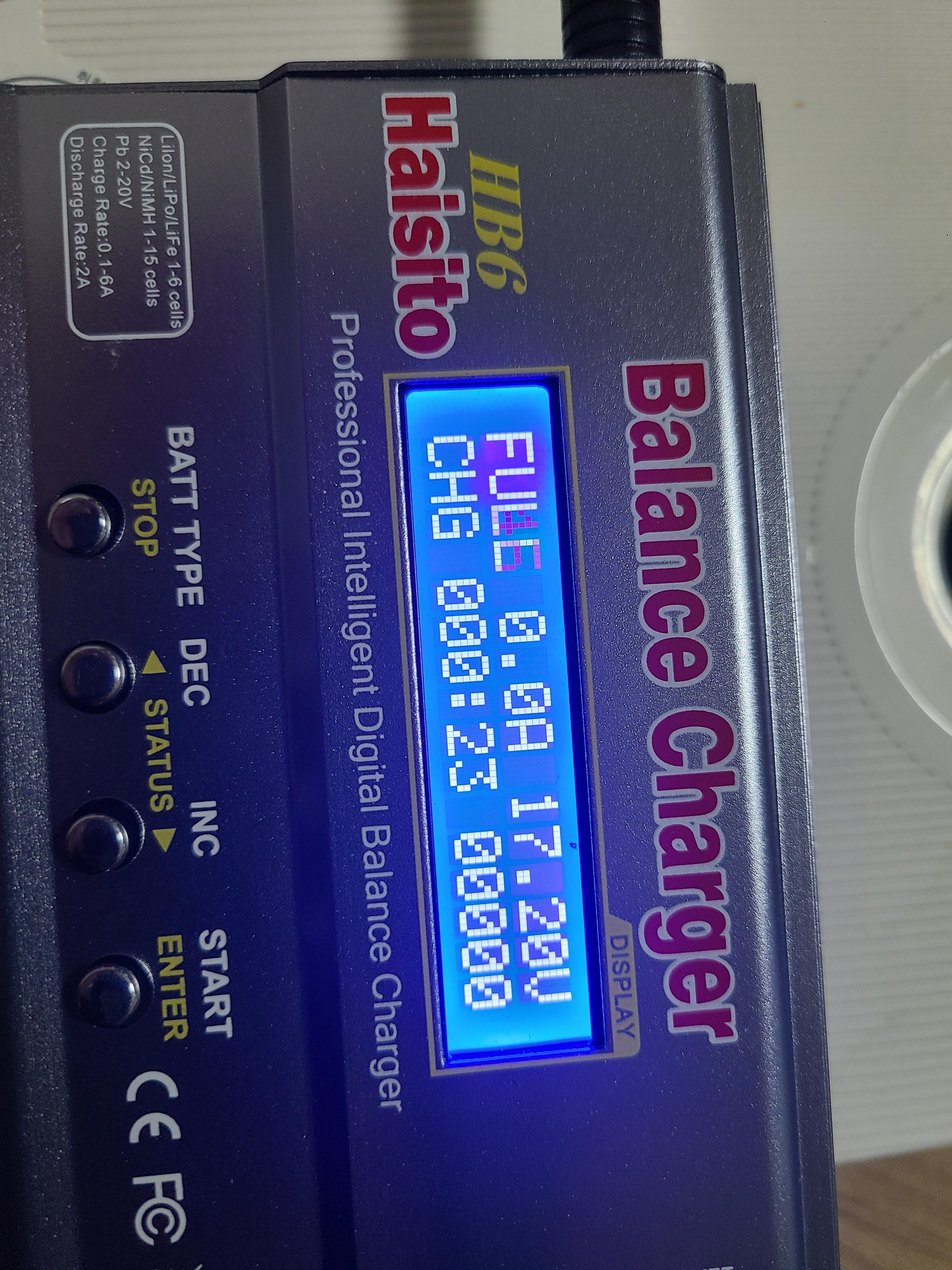

충전완료

밸런스충전 후에도 시동이 안걸립니다

충전후
전압측정
전체전압 17.2V
1. 4.38,   2. 4.35
3. 4.36,   4. 4.18
밸런싱이 아직 해소가 안됐습니다
드론에 연결해도 여전히 시동은 안걸립니다

4.18V  1셀만 충전해보겠습니다

4.18V 배터리만 충전

이미 완충상태라 의미가 없네요

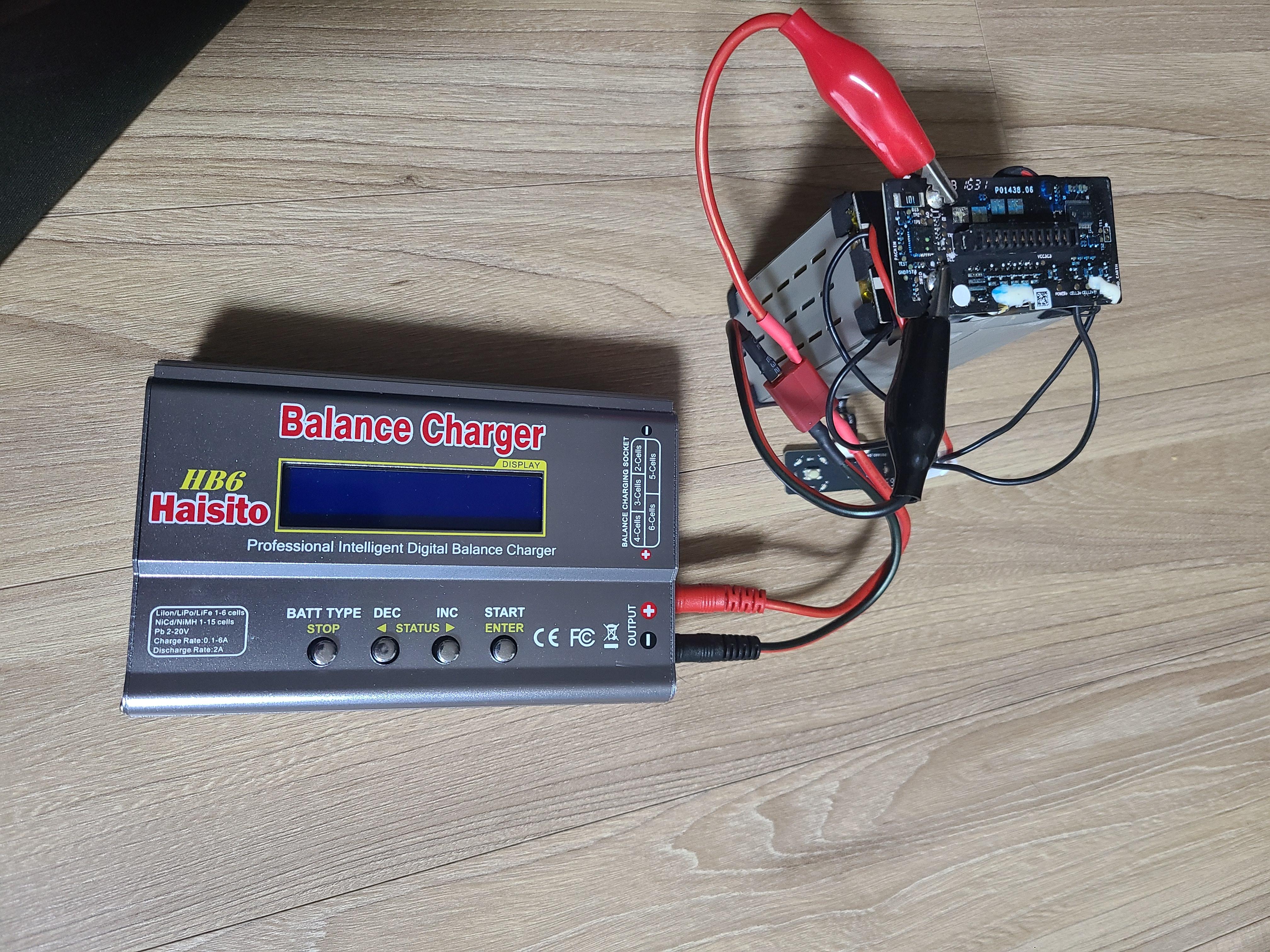

발란스충전기를 이용해 방전후
발란스충전기로 다시 충전합니다

배터리팩 방전중

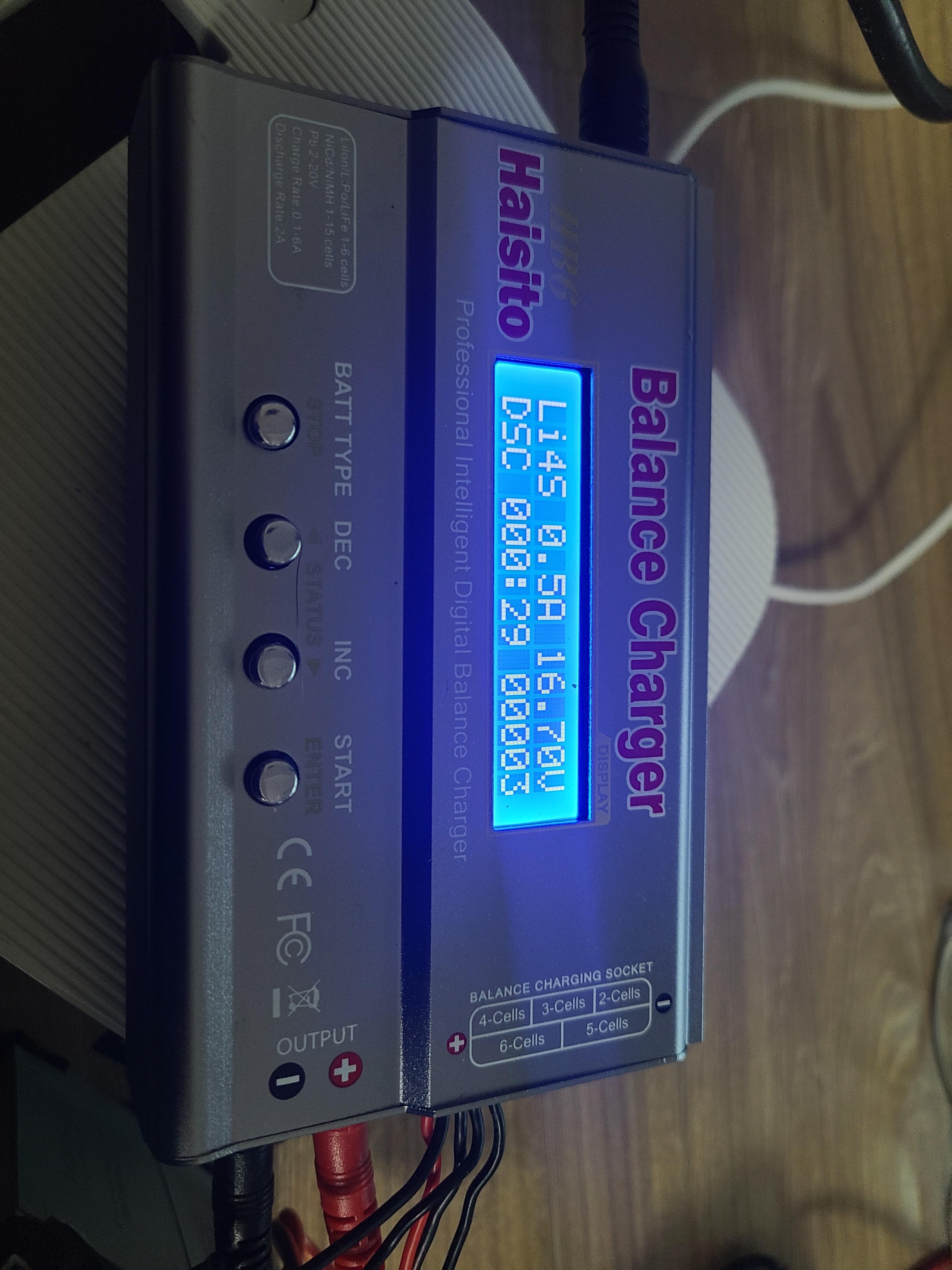

0.5A 로 방전중

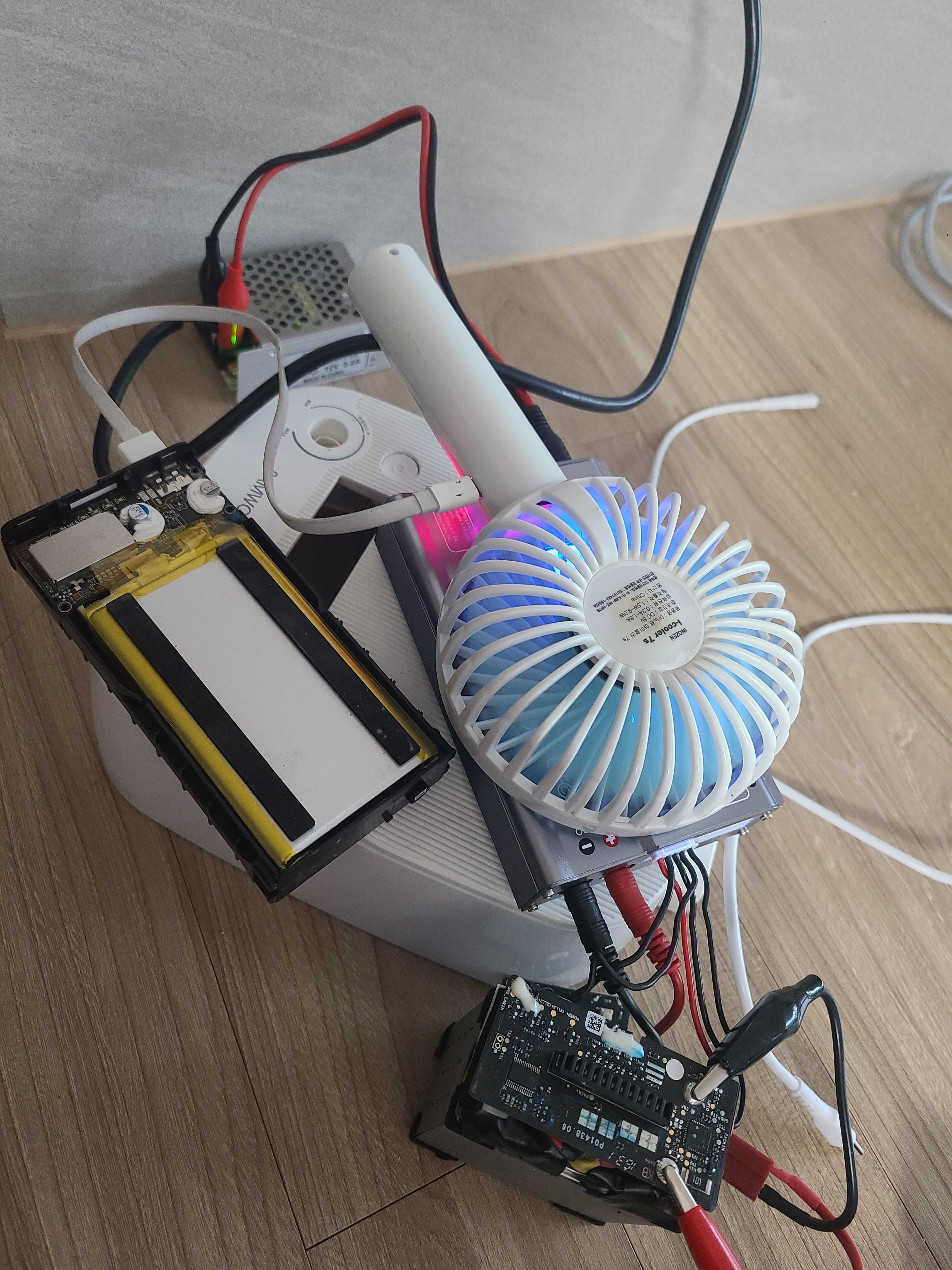

충전기 과열방지를 위해 냉각

발란스충전기로 방전은 15.8V까지 방전시킨 후 충전

방전 후 충전

전용충전기로  마무리 충전합니다
충전중 셀전압도 측정

충전중 셀전압 측정

충전완료후

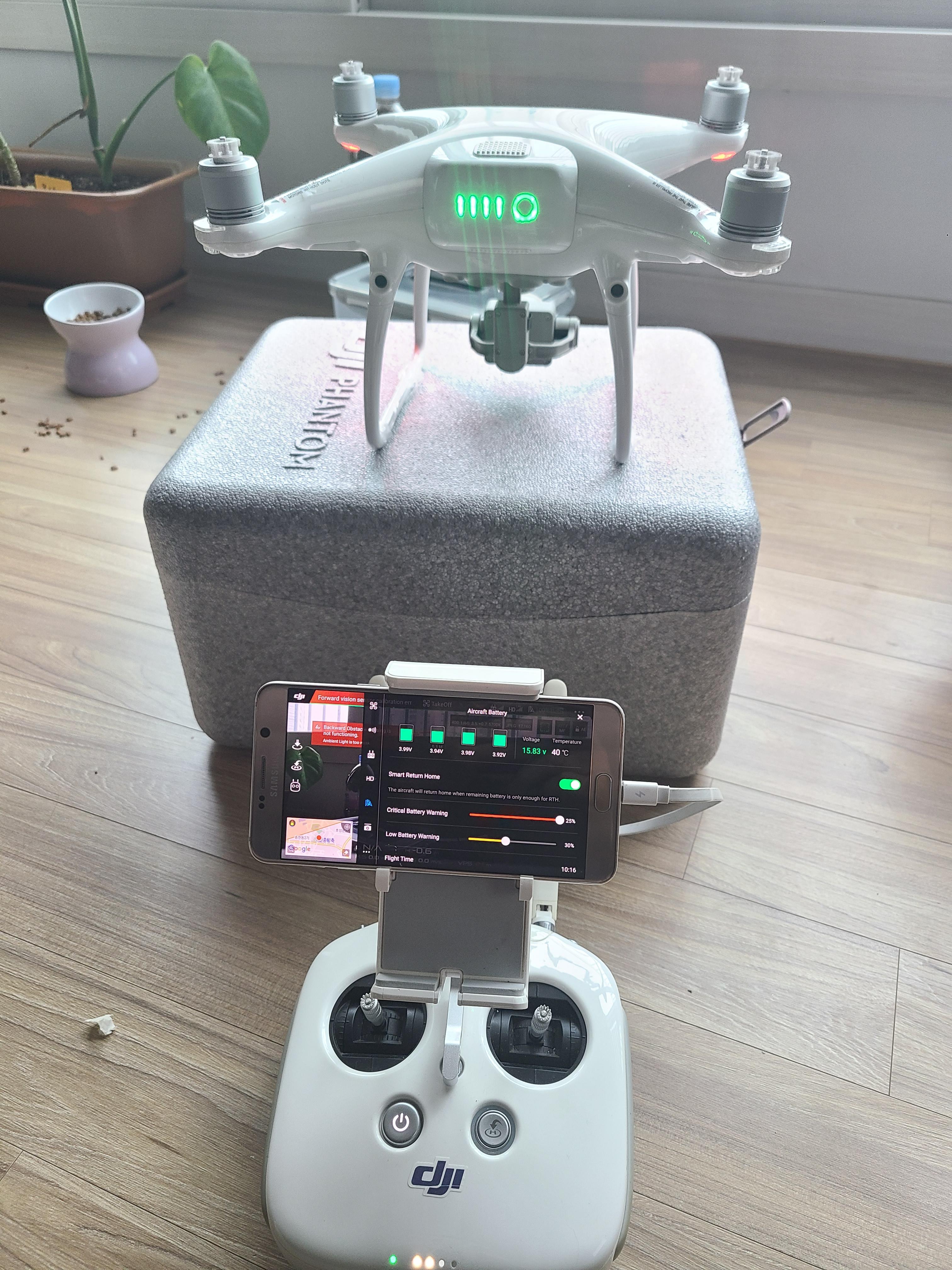

시동을 걸어봅니다

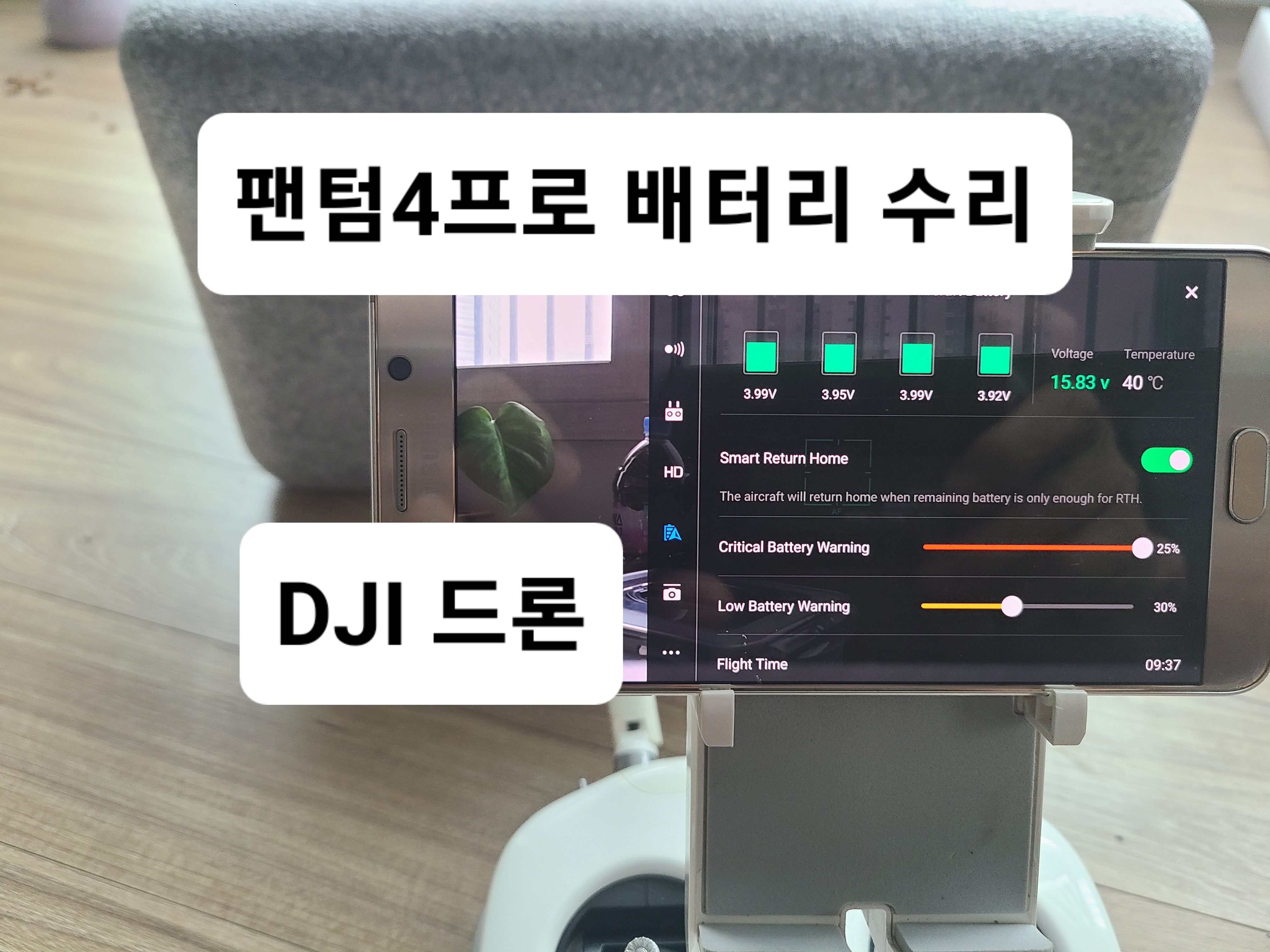

밸런싱 후 정상시동

정상조립후 시동

셀발란스 0.07V 정상

배터리팩 조립시 밸런스케이블도 내장시켰습니다

두번째 뱨터리팩은
밸런스케이블 노출시켜서 발란스 깨지면 해당셀만 강제로 충전시킬예정입니다
아래 충전기로

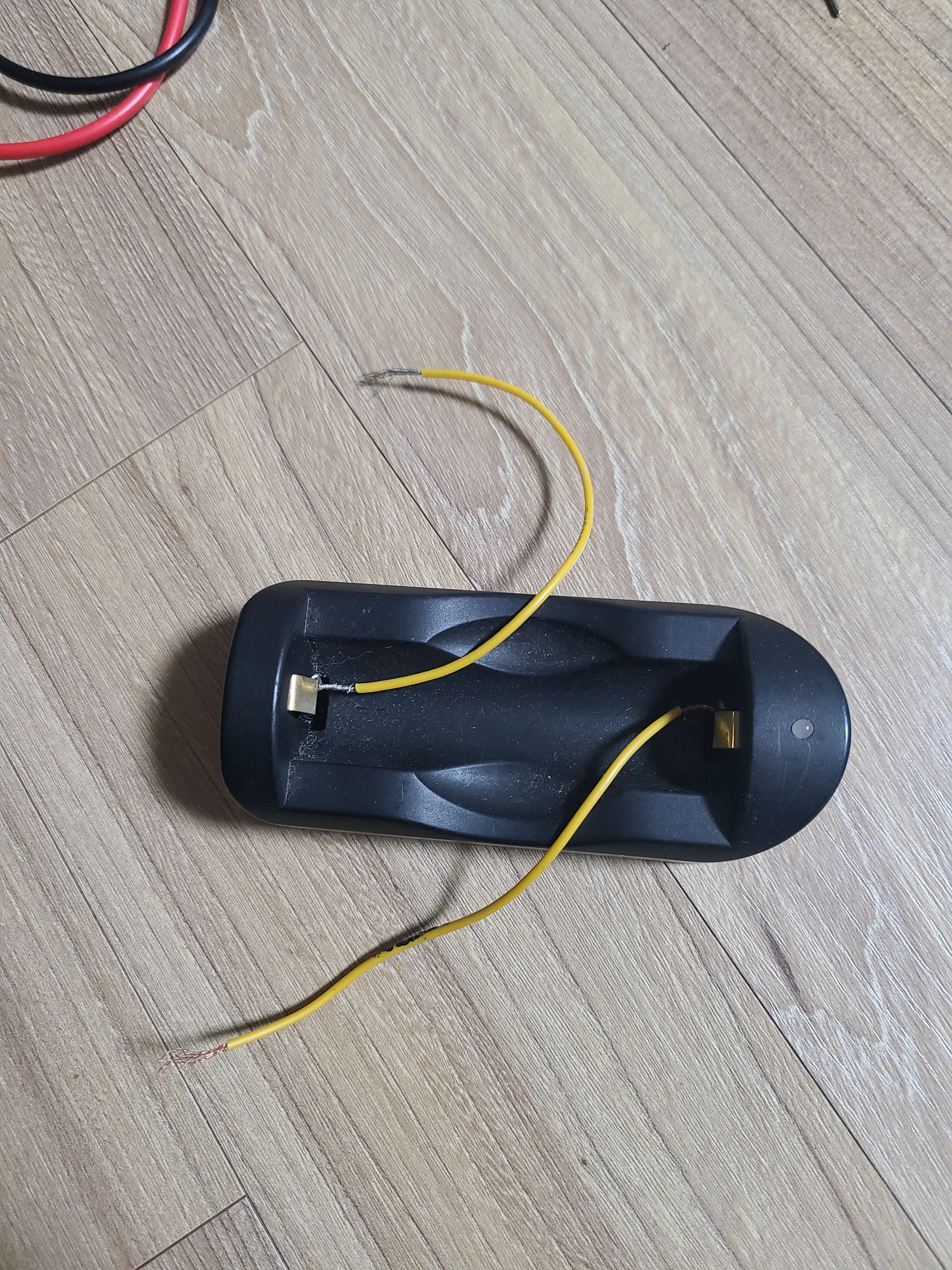

아니면 안쓰는 구형휴대폰배터리 충전기로
