#전주하우스닥터 입니다
#비닐하우스전동개폐기 설치입니다
추후 자재구매후 원격자동전동개폐기로 설치예정입니다다믐번엔
온도스위치 자재구매후
전동개폐기 제어기를 온도에 따라 자동으로 열고 닫을 수 있도록
개조예정입니다
2년전 정부보조금으로 2중비닐하우스를 지었는데
그해 태풍으로 다 날라가고
제어기와 전동개폐기 만 남았습니다

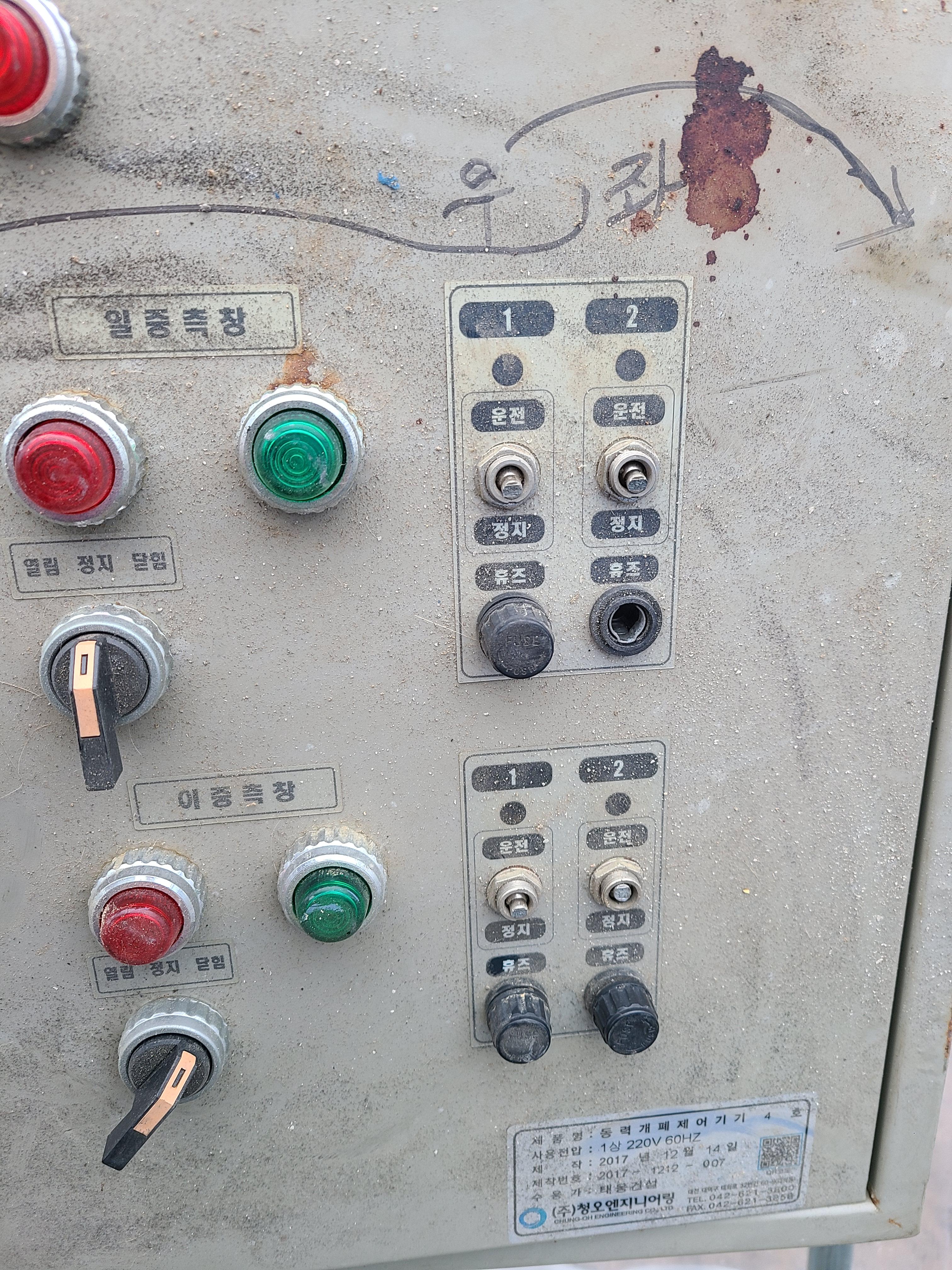

제어기 2년동안 창고에 보관하셨다는데 상태가 별로 좋지 않습니다
먼저

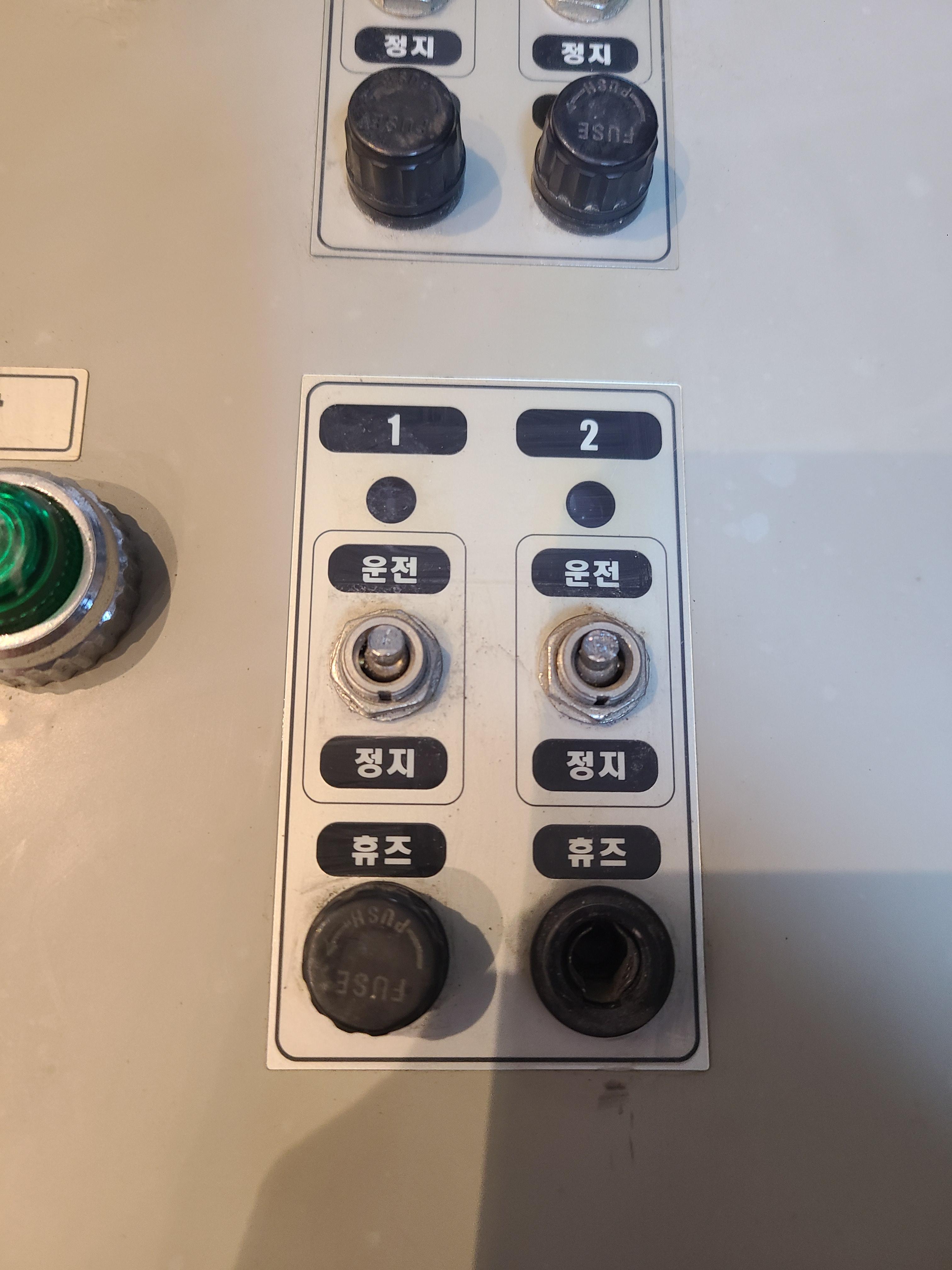

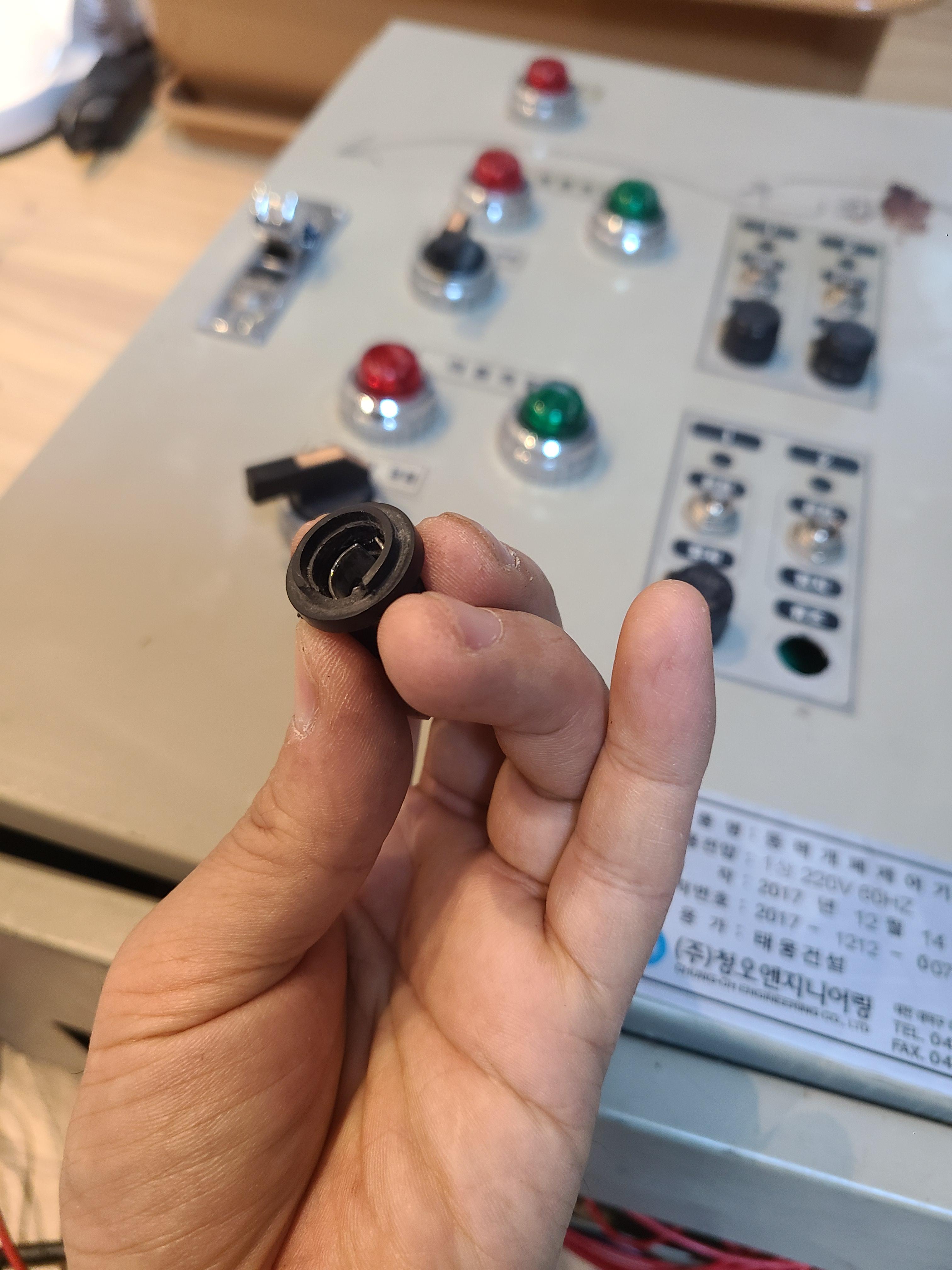

퓨즈홀더 1개가 손상

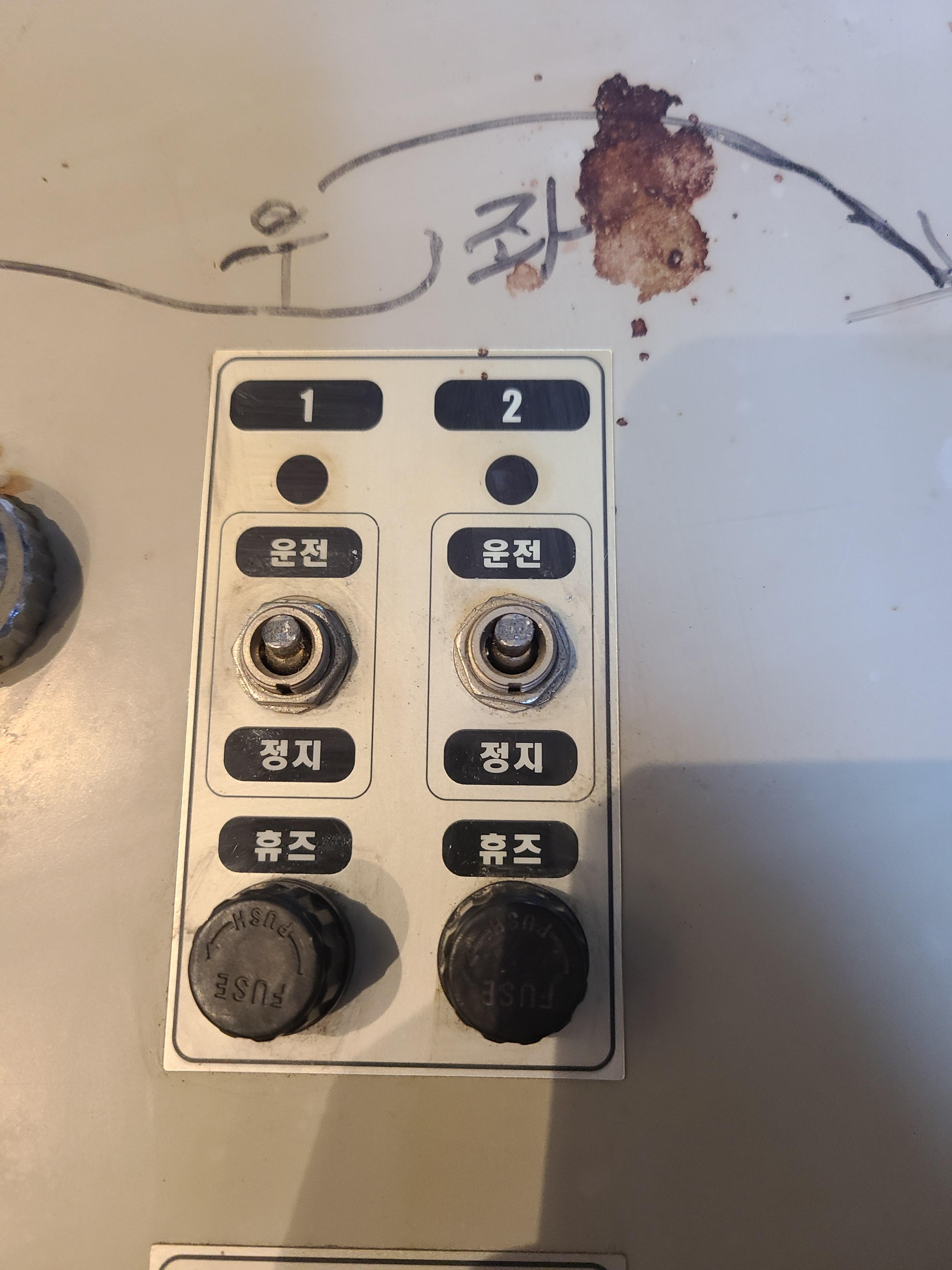

그리고 운전, 정지 토글스위치 4개 손잡이가 부러졌습니다

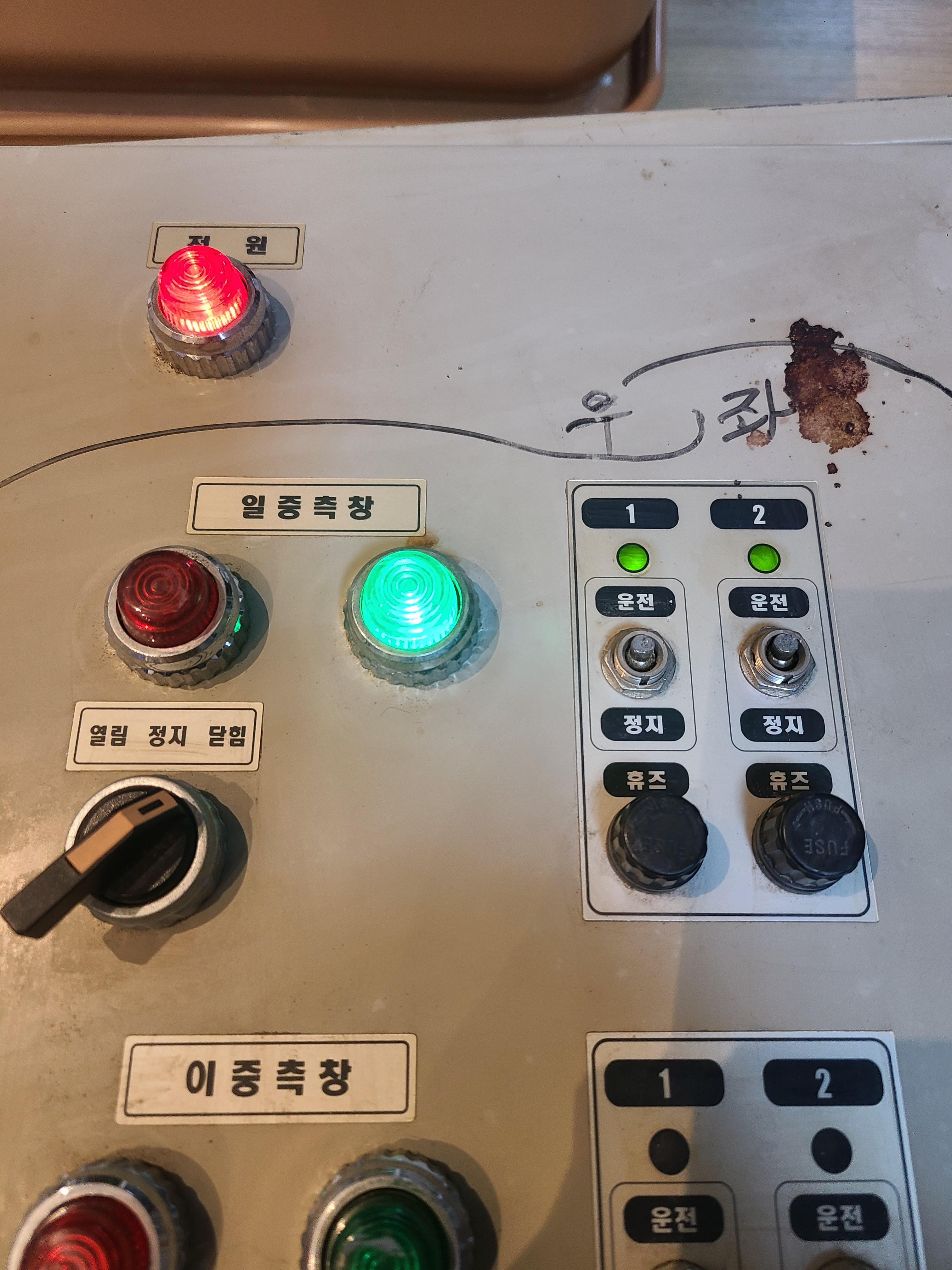

원래 전동기 4대를 2그룹으로 나누어
우측 토글 스위치 운전에 두고
열림/닫힘 스위치를 조작하면 전동개폐기를 그룹으로 열고닫을수 있으며
열림상태에서 토글스위치를 운전으로 전환하면서 1대씩 열림으로 조작하는데
어차피 전동개폐기는 2대만 설치함으로
토글스위치를 그룹당 1개만 운전으로 전환하고
왼쪽 열림/정지/닫힘 으로 하우스 전동개폐기를 조작예정입니다
만약 전동개폐기를 추가하여 개별조작 필요시는 토글스위치 교체하기로하고

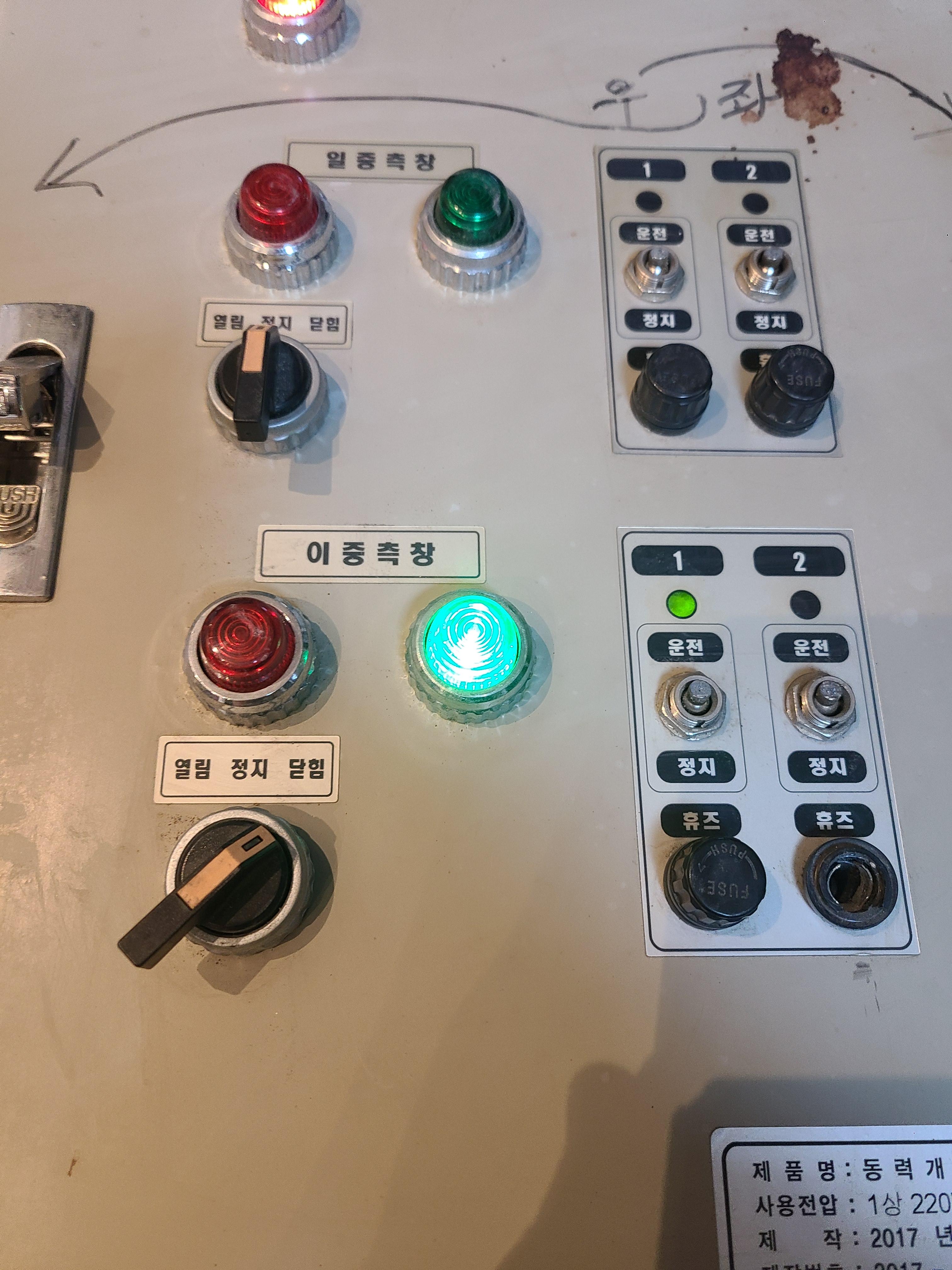

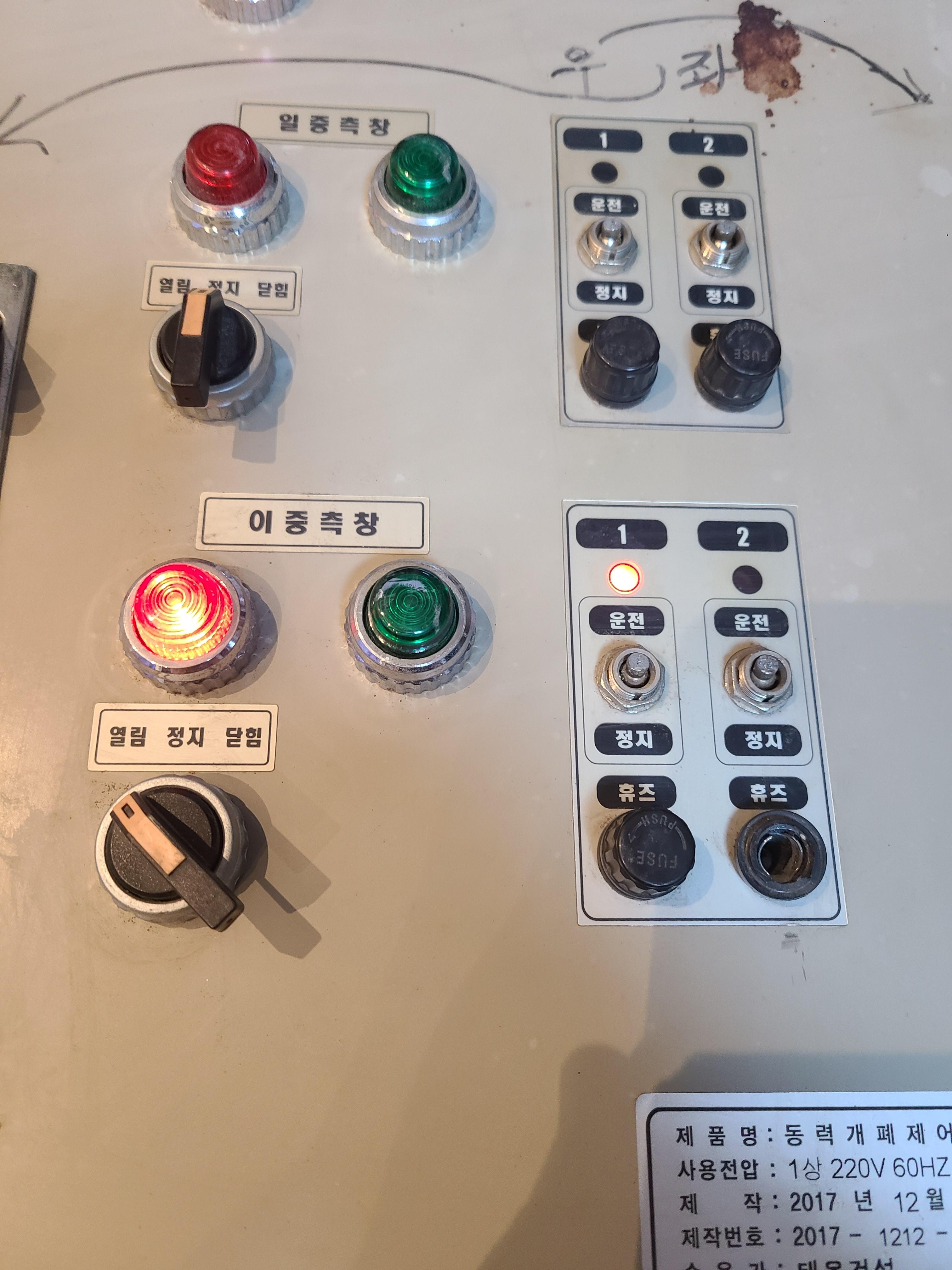

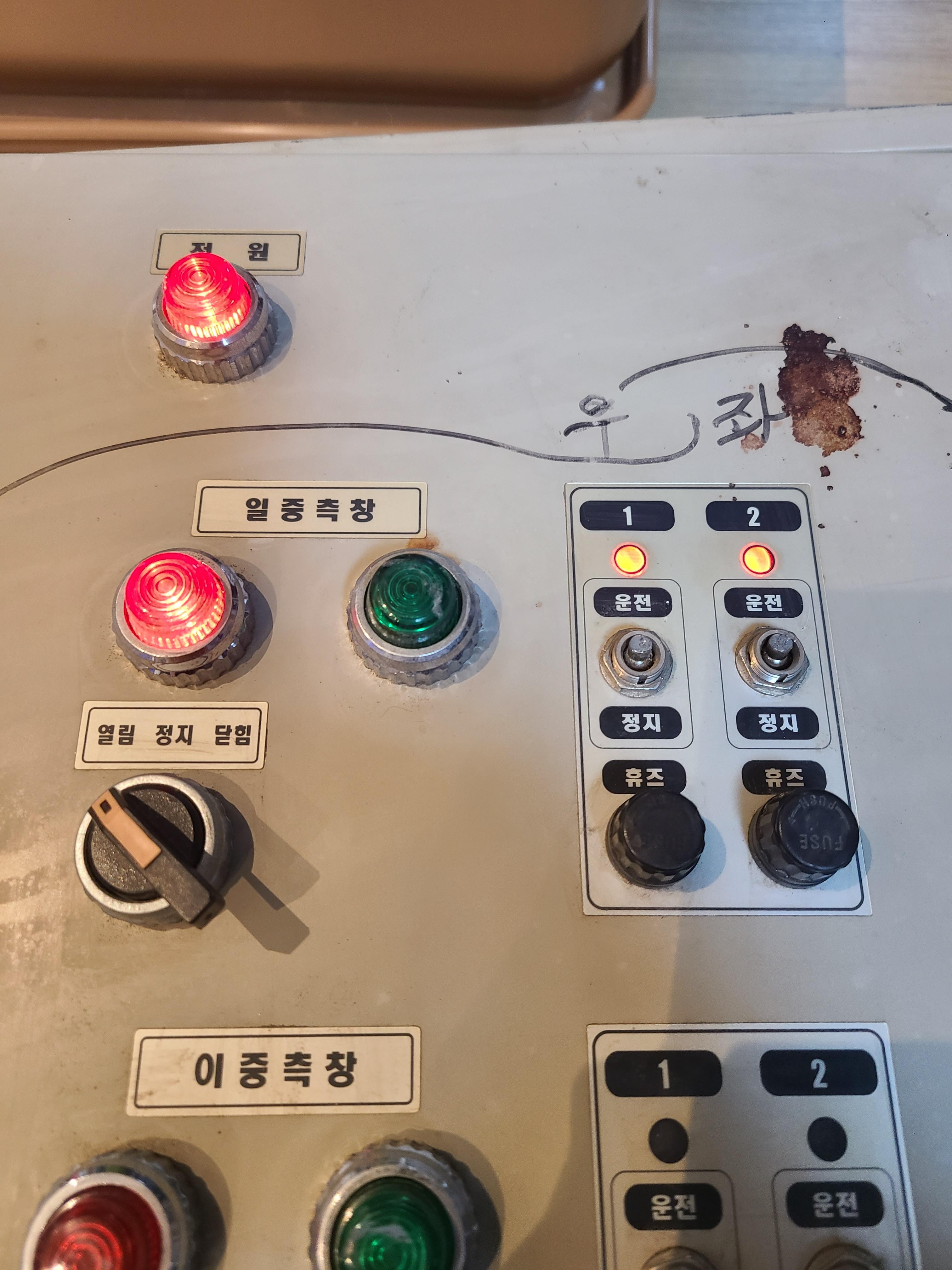

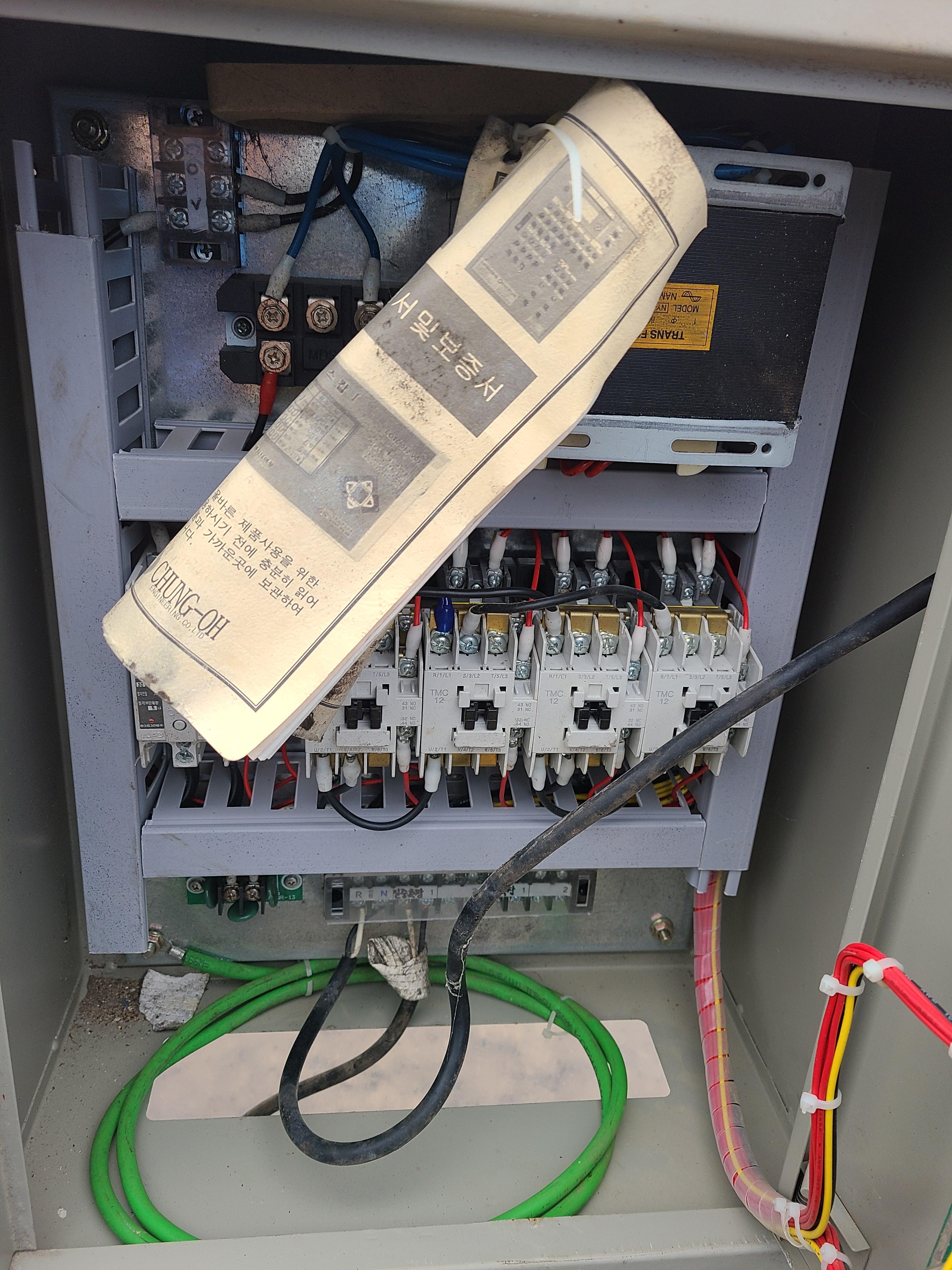

제어기 테스트 먼저 수행합니다
퓨즈홀더 1개 손상된것 외에는 정상동작 합니다
전압도 열림시 +24VDC, 닫힘시-24VDC
일단 토글 스위치는 운전상태로 고정해서 사용핻도 되니 교체하지 않고 진행합니다

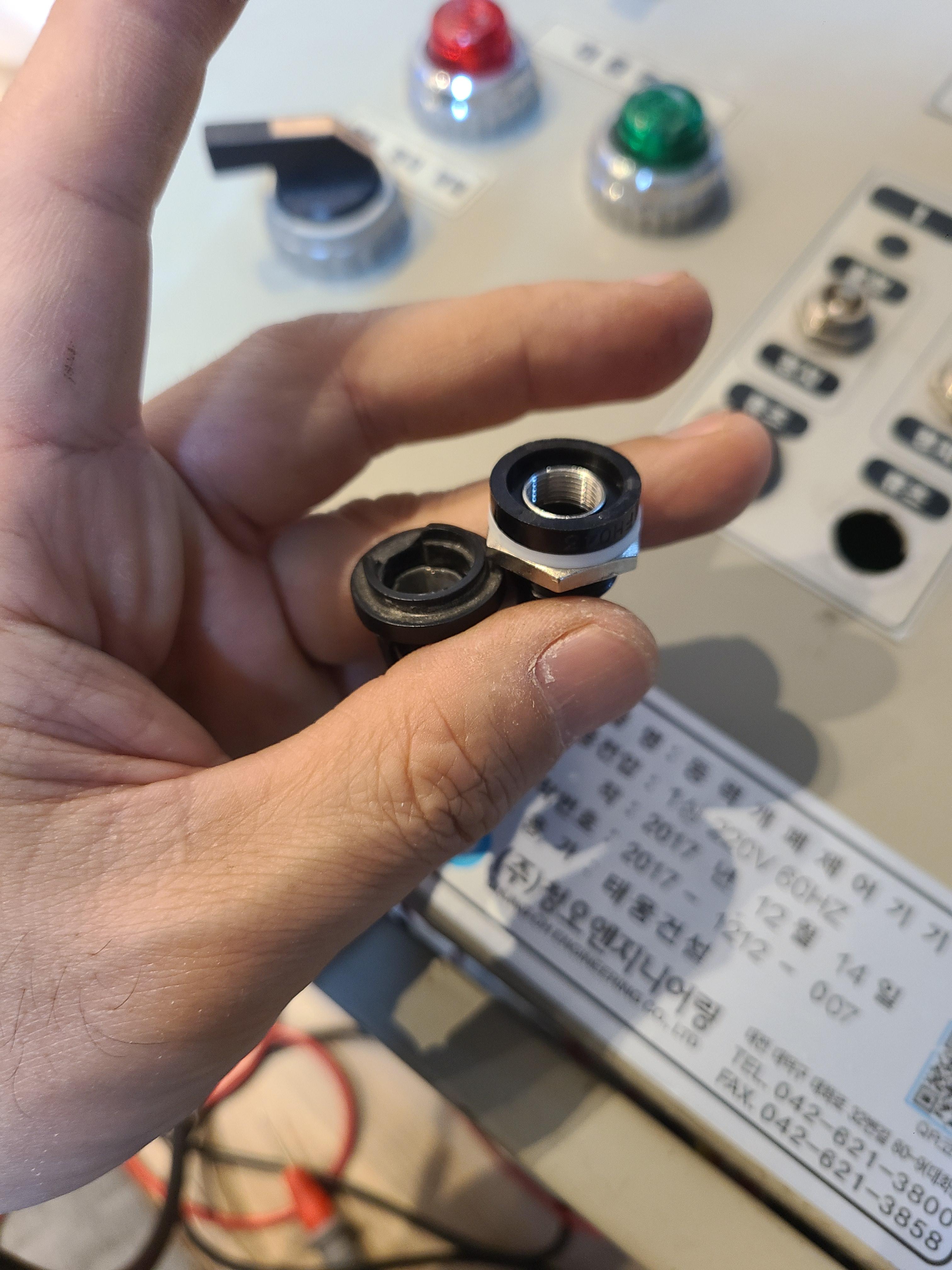

퓨즈홀더는 새것으로 교체합니다
태풍으로 날라간 비닐하우스 철거하고 그자리에 샤인머스켓 포도나무를 심고
비닐하우스는 장인어른께서 혼자서 지어올리고
수동개폐기를 하셨습니다
수동개폐기 사용하기기 번거롭고
철거한 비닐하우스에서 나온 전동개폐기도 가지고 있어서 설치합니다

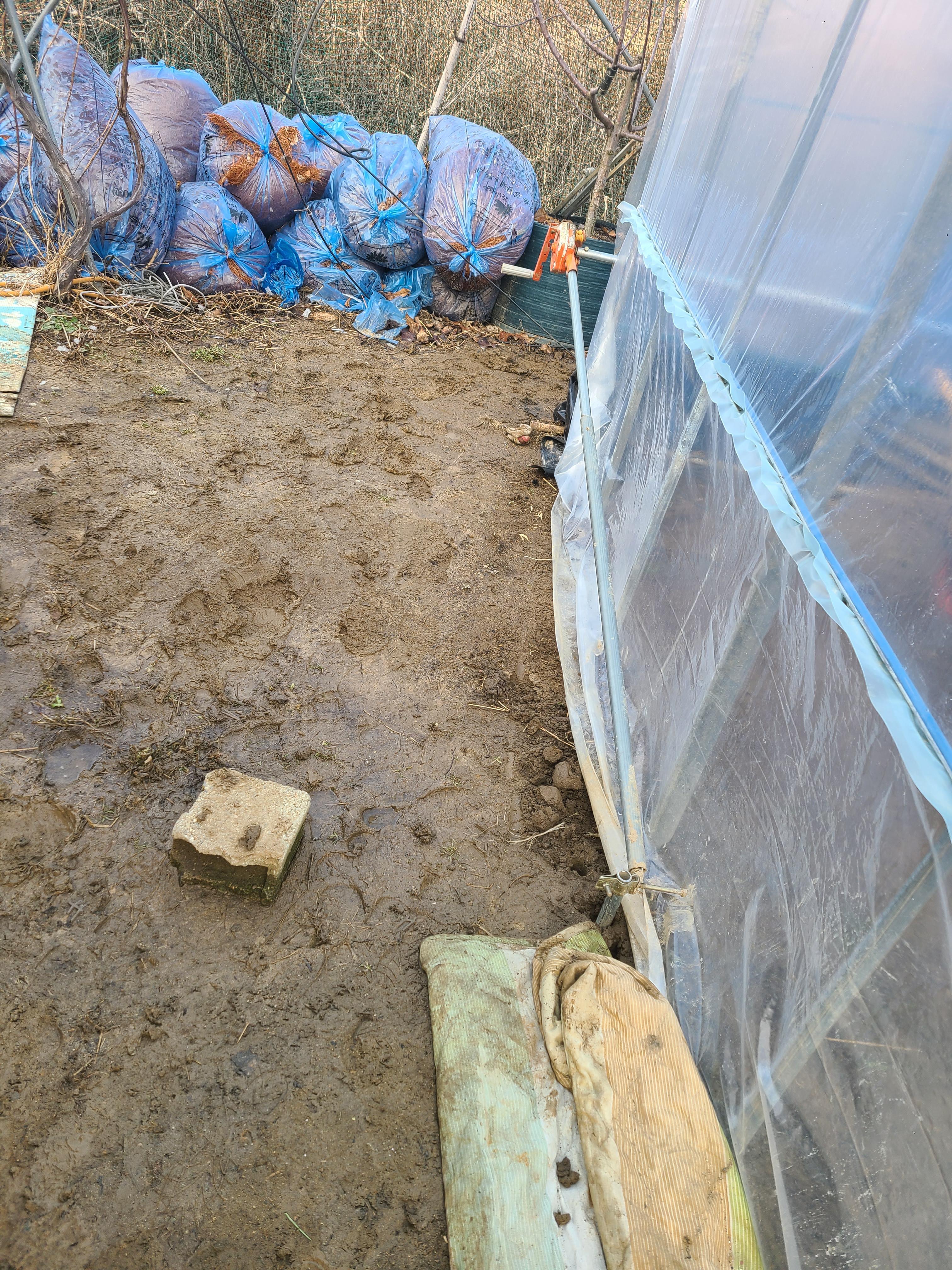

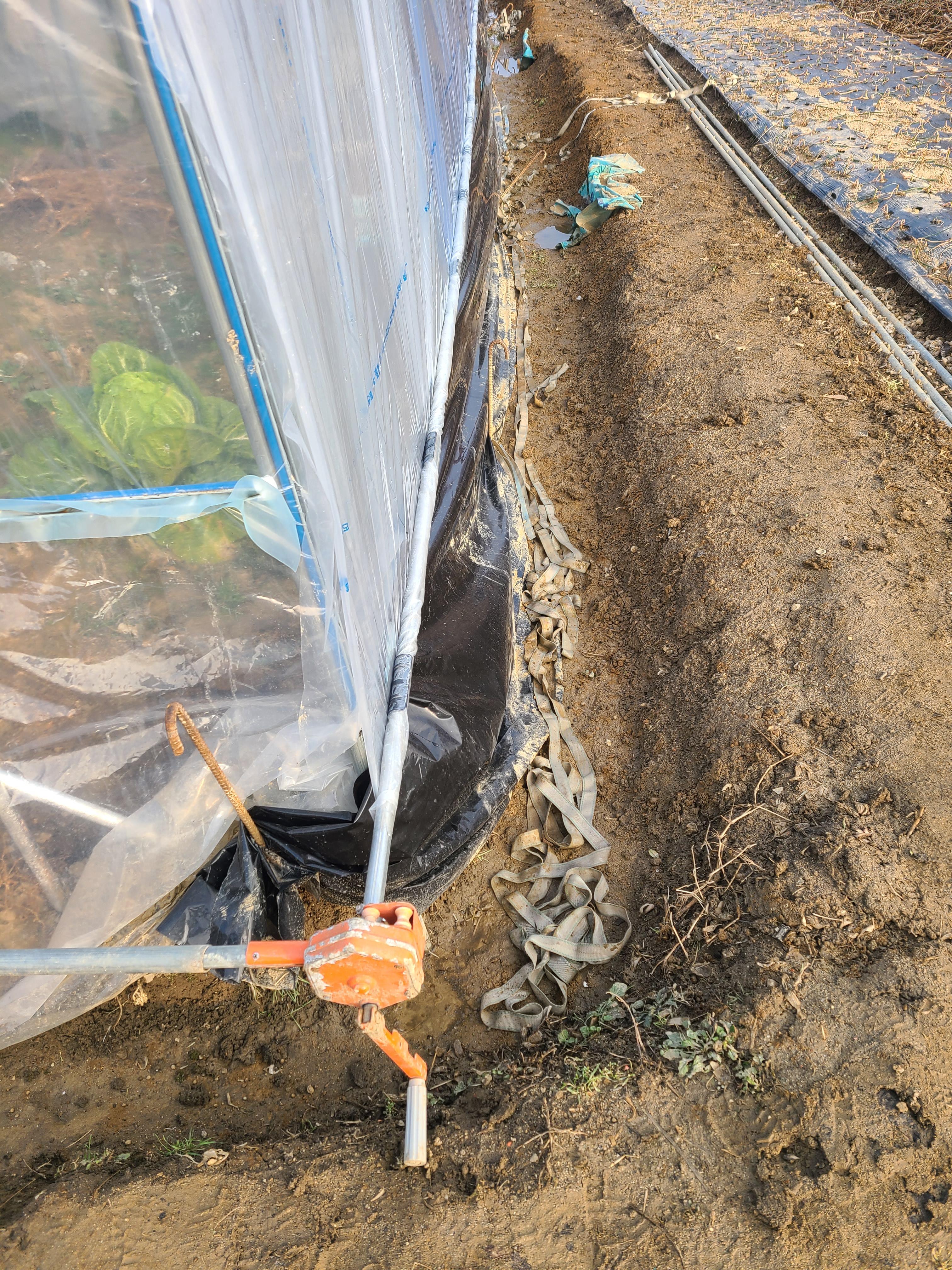

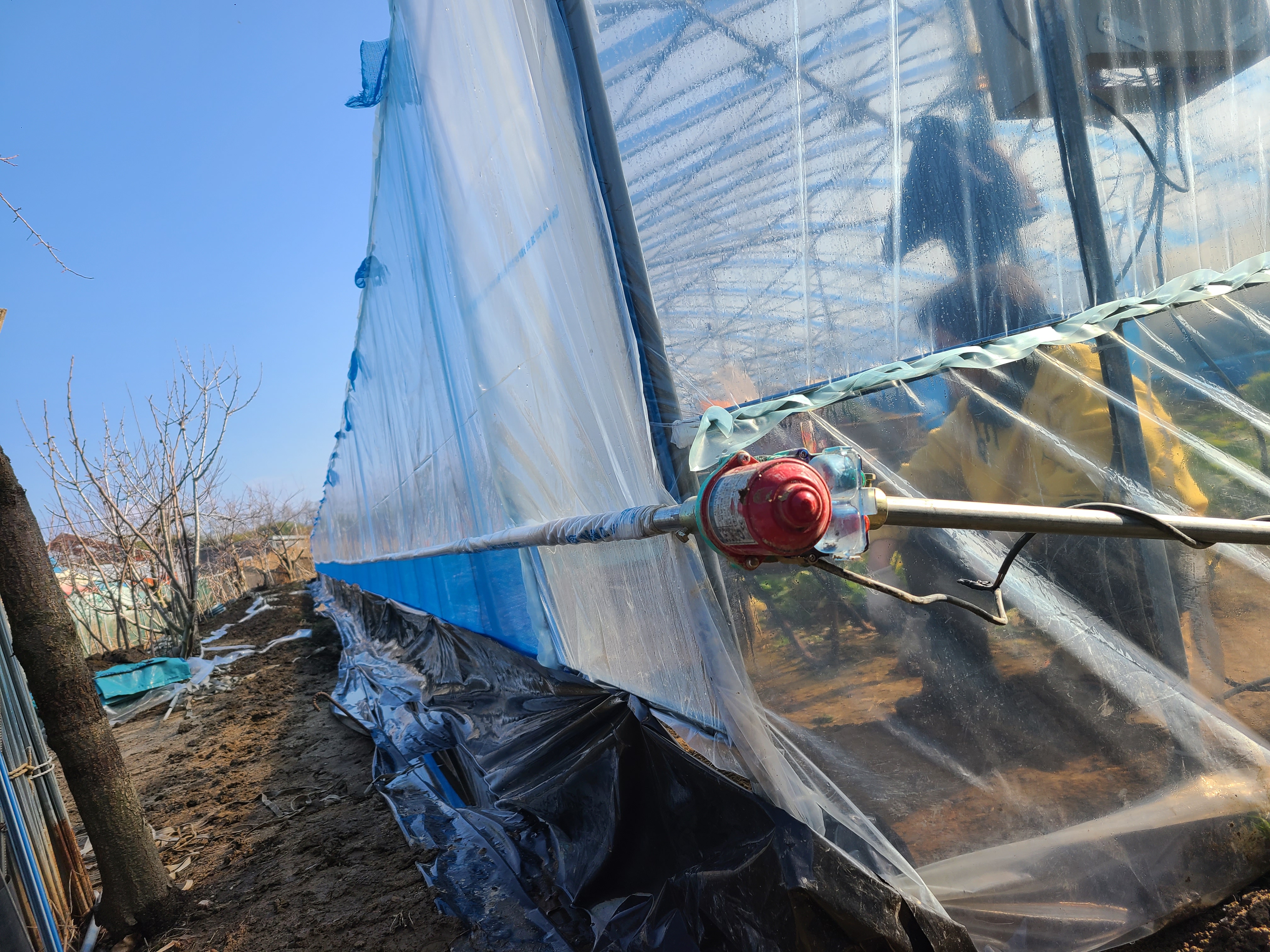

현재 설치중인 수동개폐기

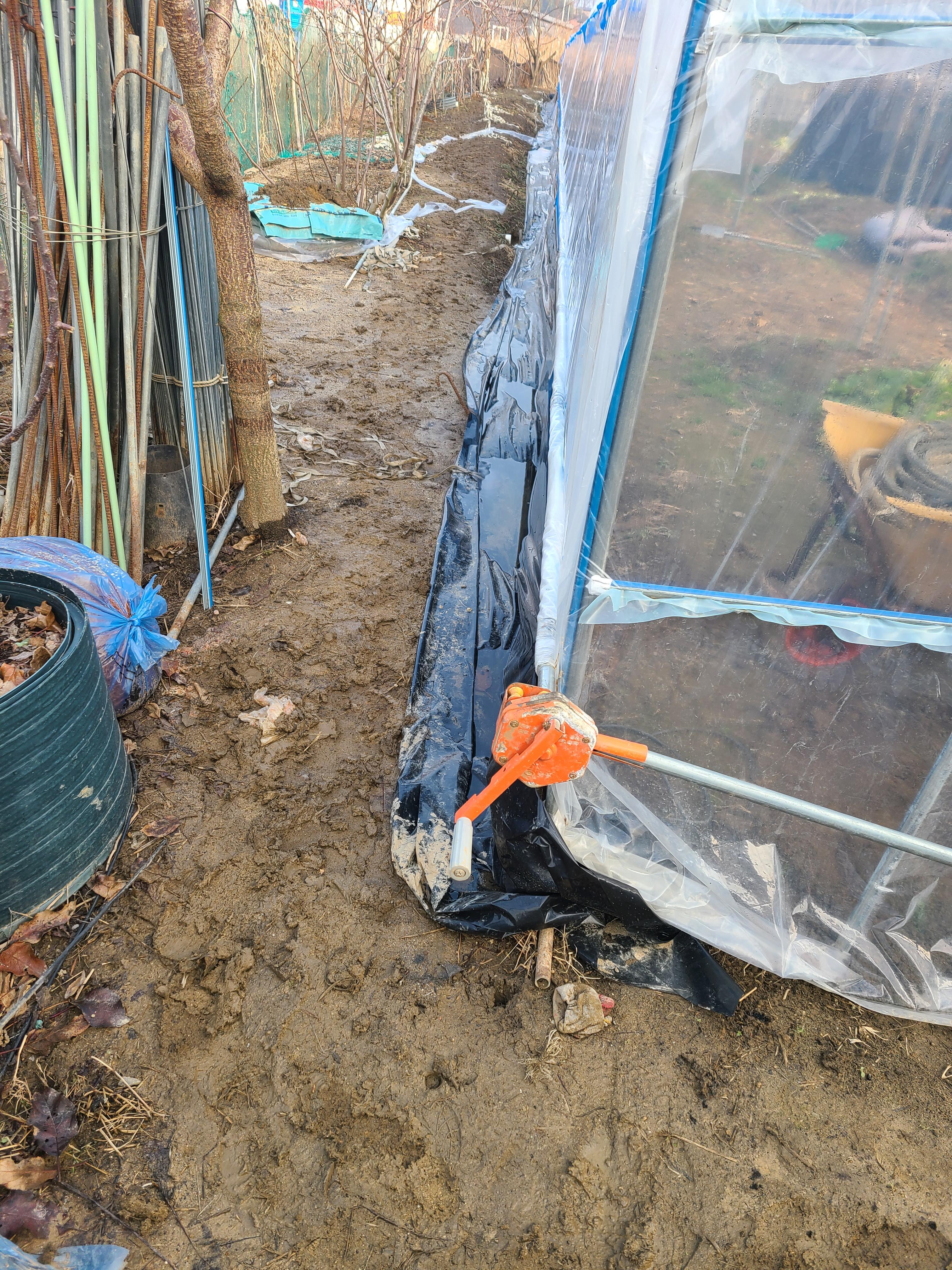

우측 #수동개폐기

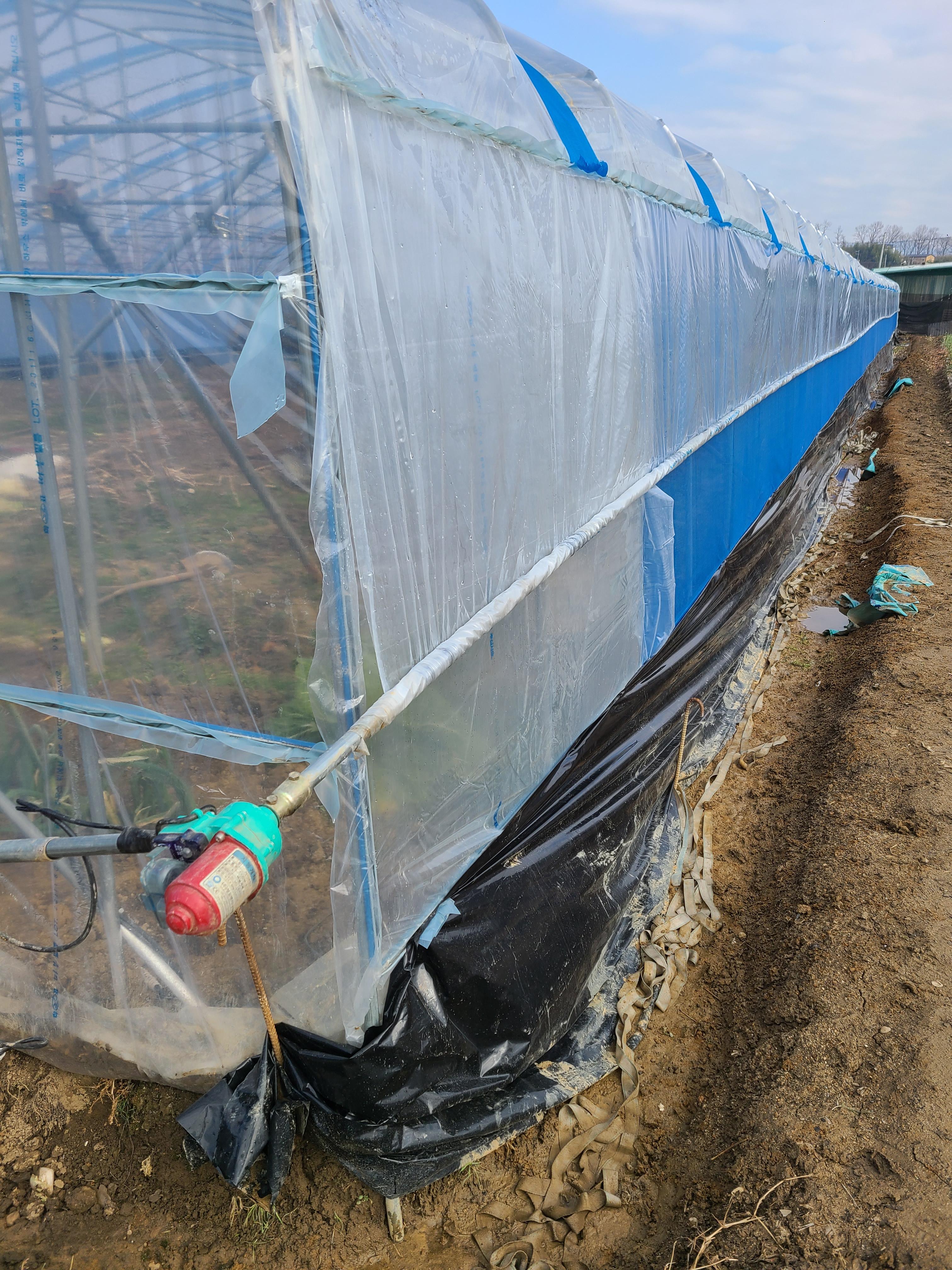

좌측 #수동개폐기
이렇게 사용중인 비닐하우스 수동개폐기를 #전동개폐기 로 설치과정입니다

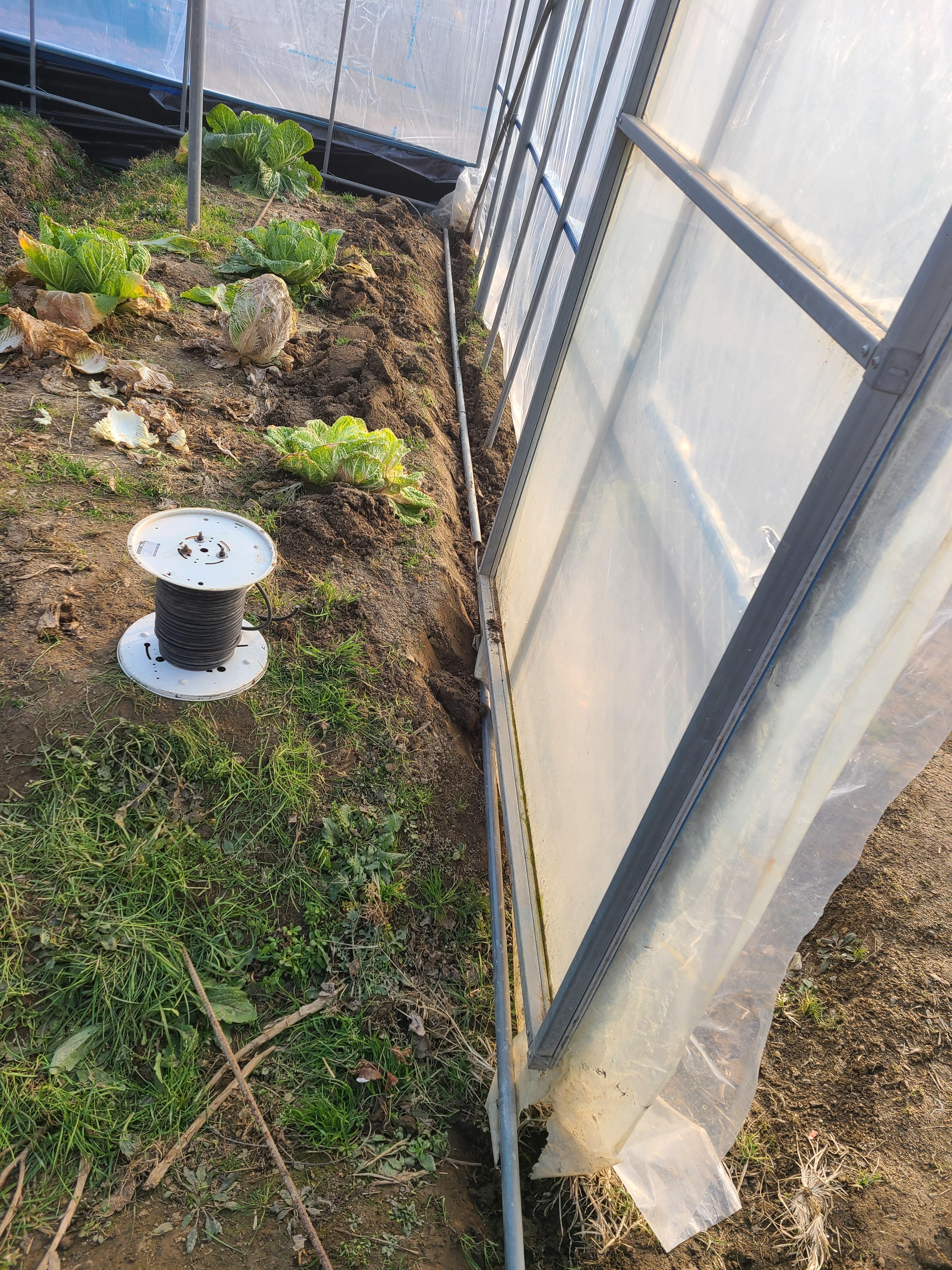

먼저 비닐하우스 입구측에 좌우로 하우스배관을 이용해 땅속에
전원케이블을 묻습니다

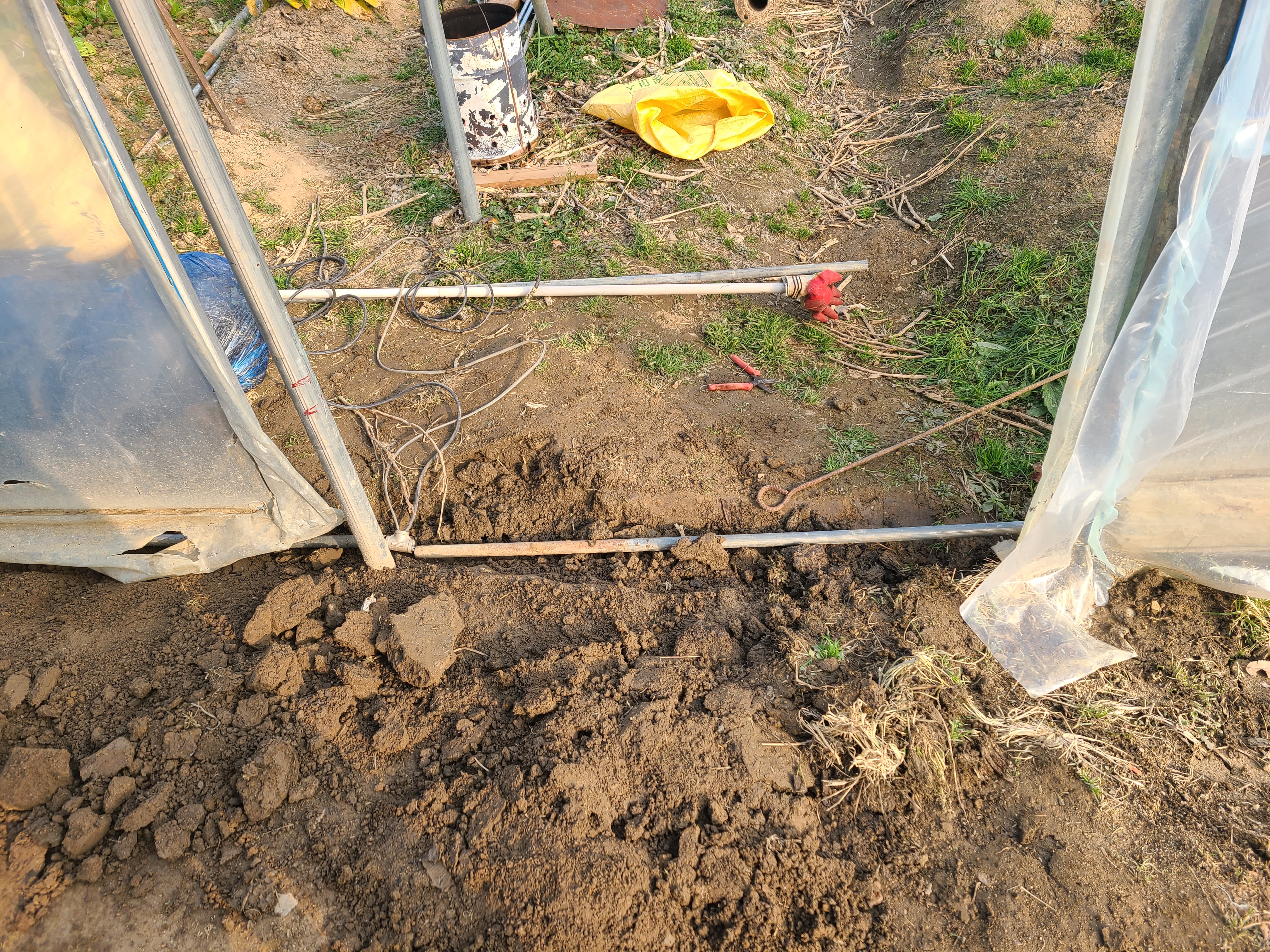

먼저 비닐하우스 입구측에 좌우로 하우스배관에 케이블을 넣고 땅속에
묻습니다

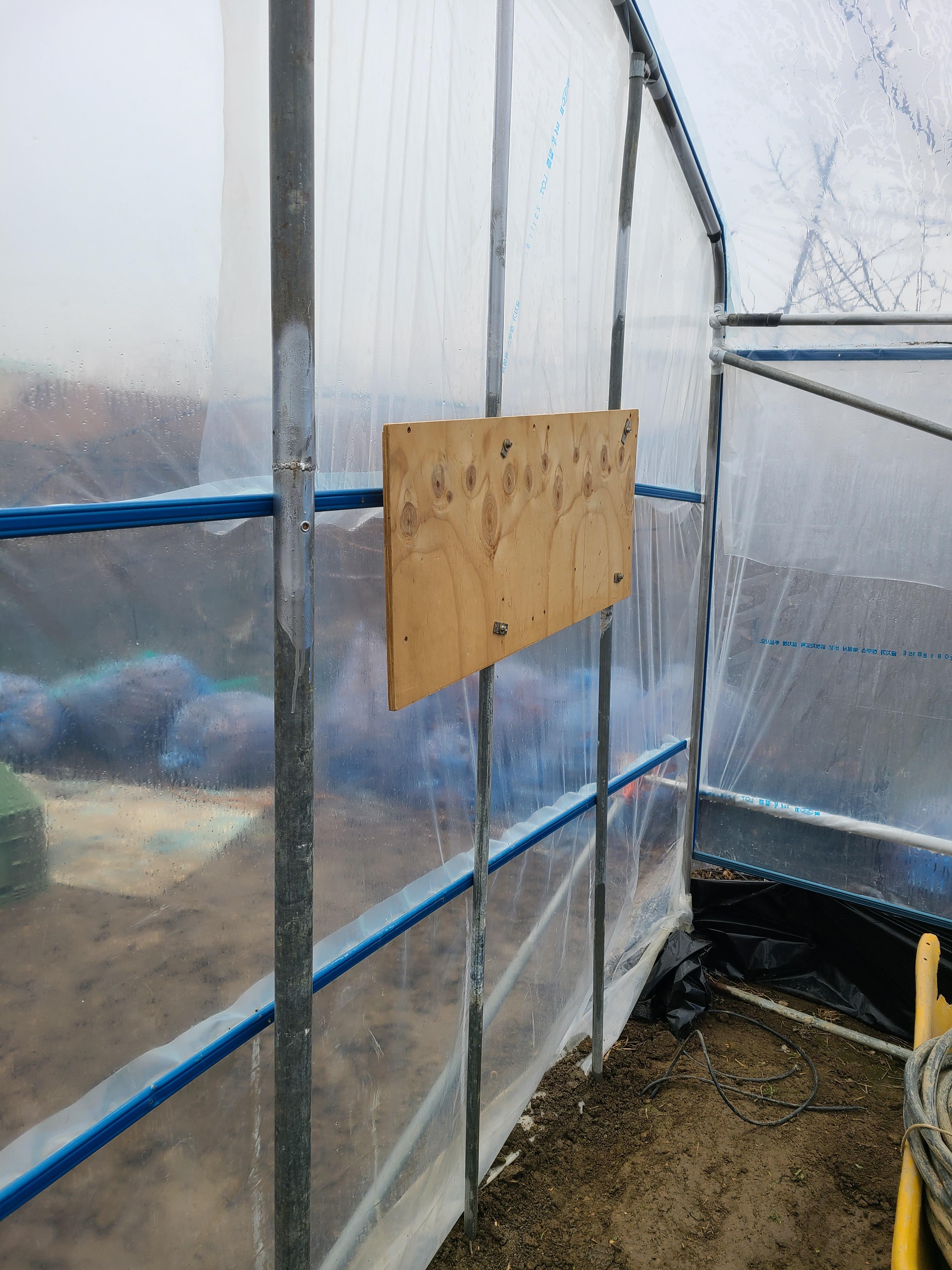

제어기를 합판을 이용해 비닐하우스에
고정합니다
앗... 제어기 설치사진을 못찍었네요

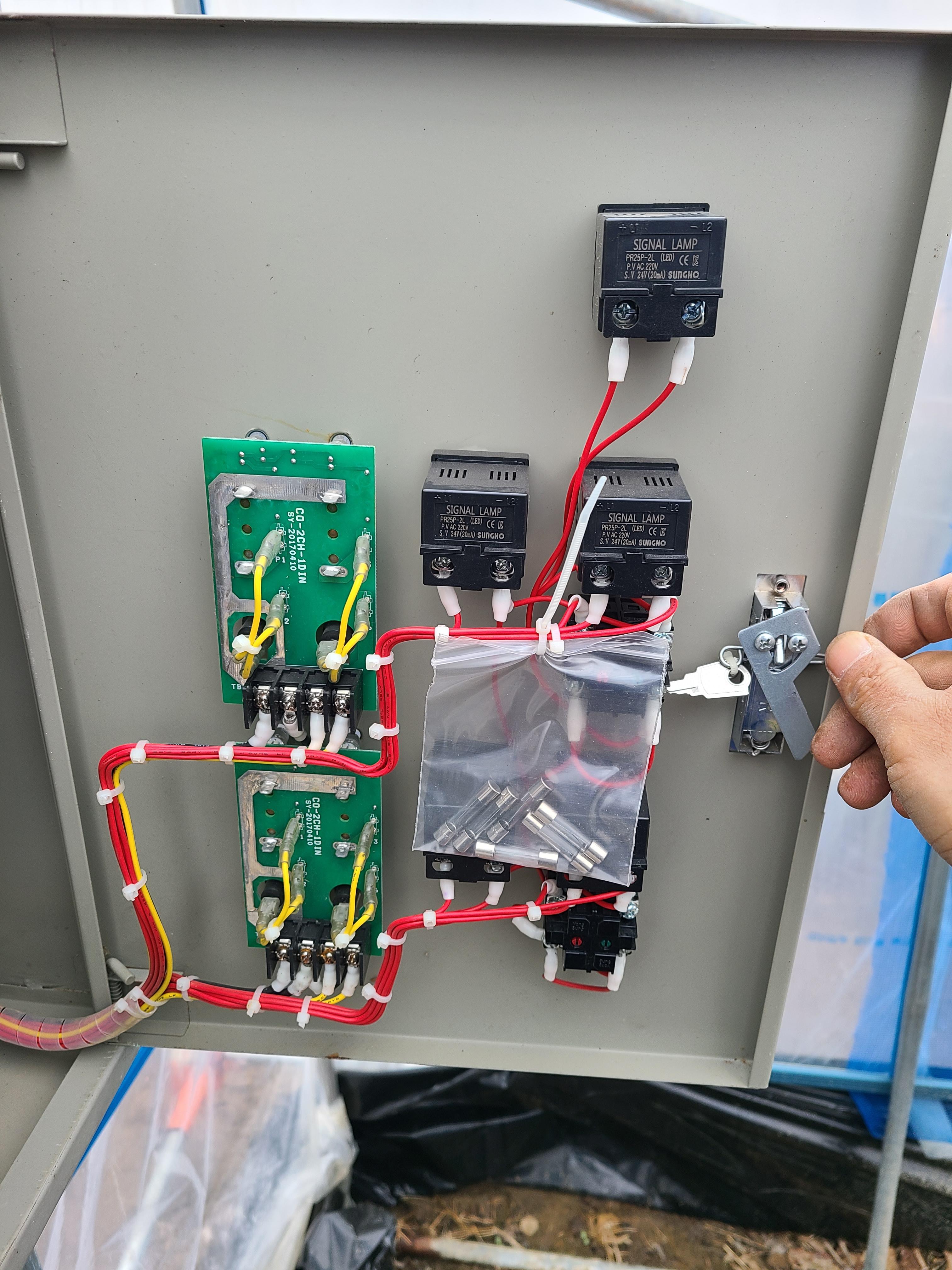

오늘 전동제어기 설치 완료했습니다

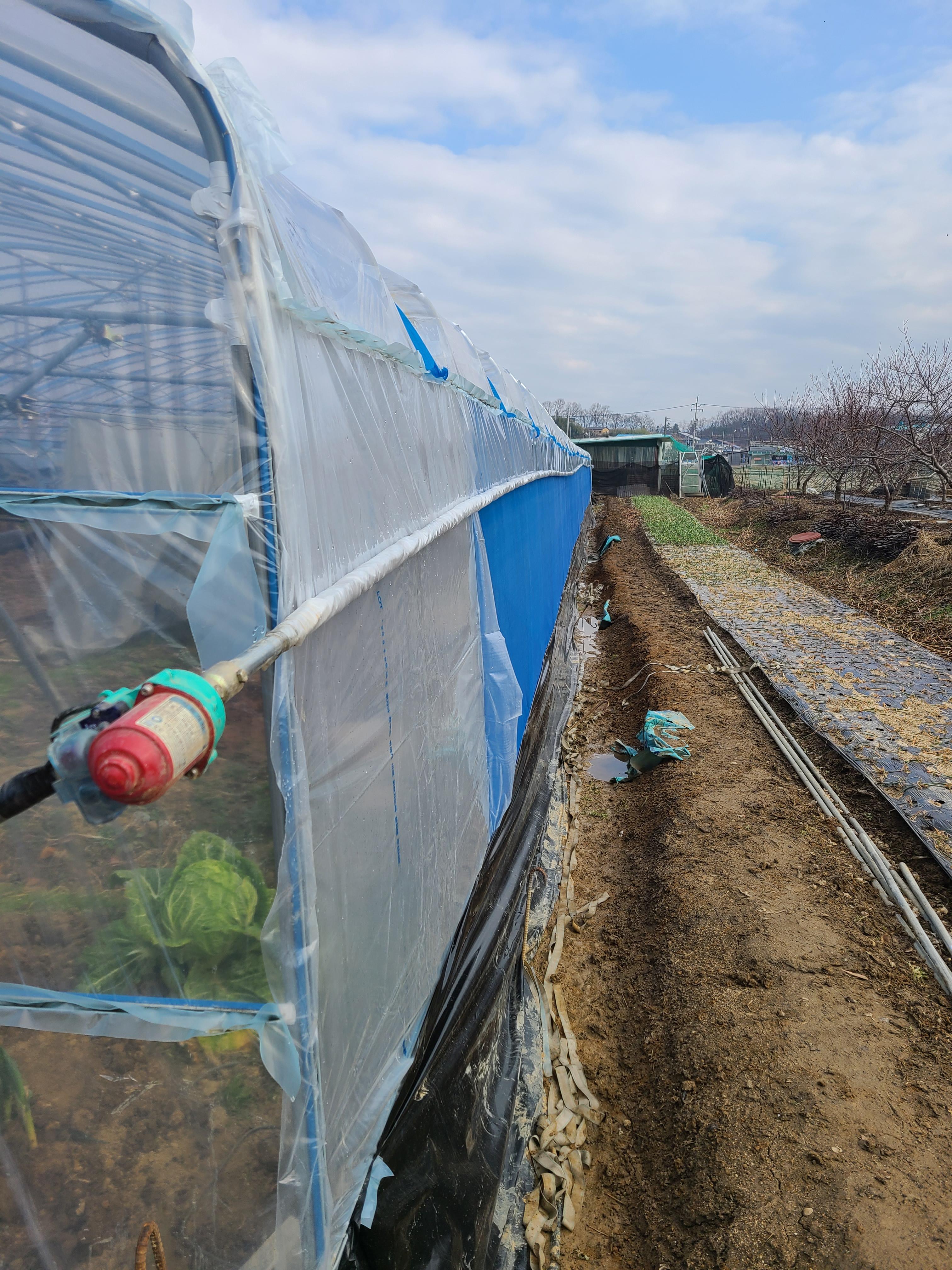

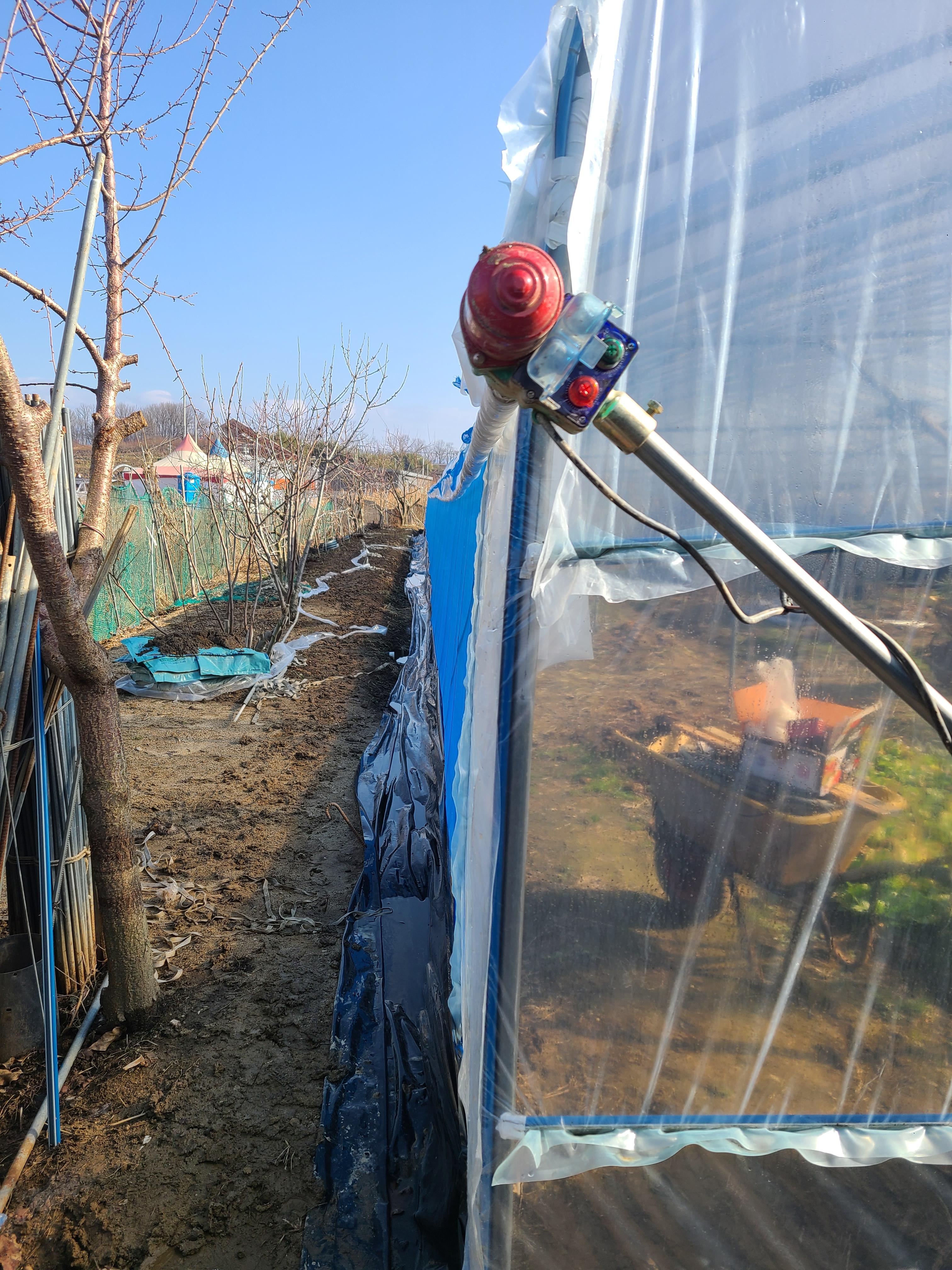

좌측 전동개폐기 운전상태입니다
전동기는 설정값에 도달하면 자동으로 멈춥니다

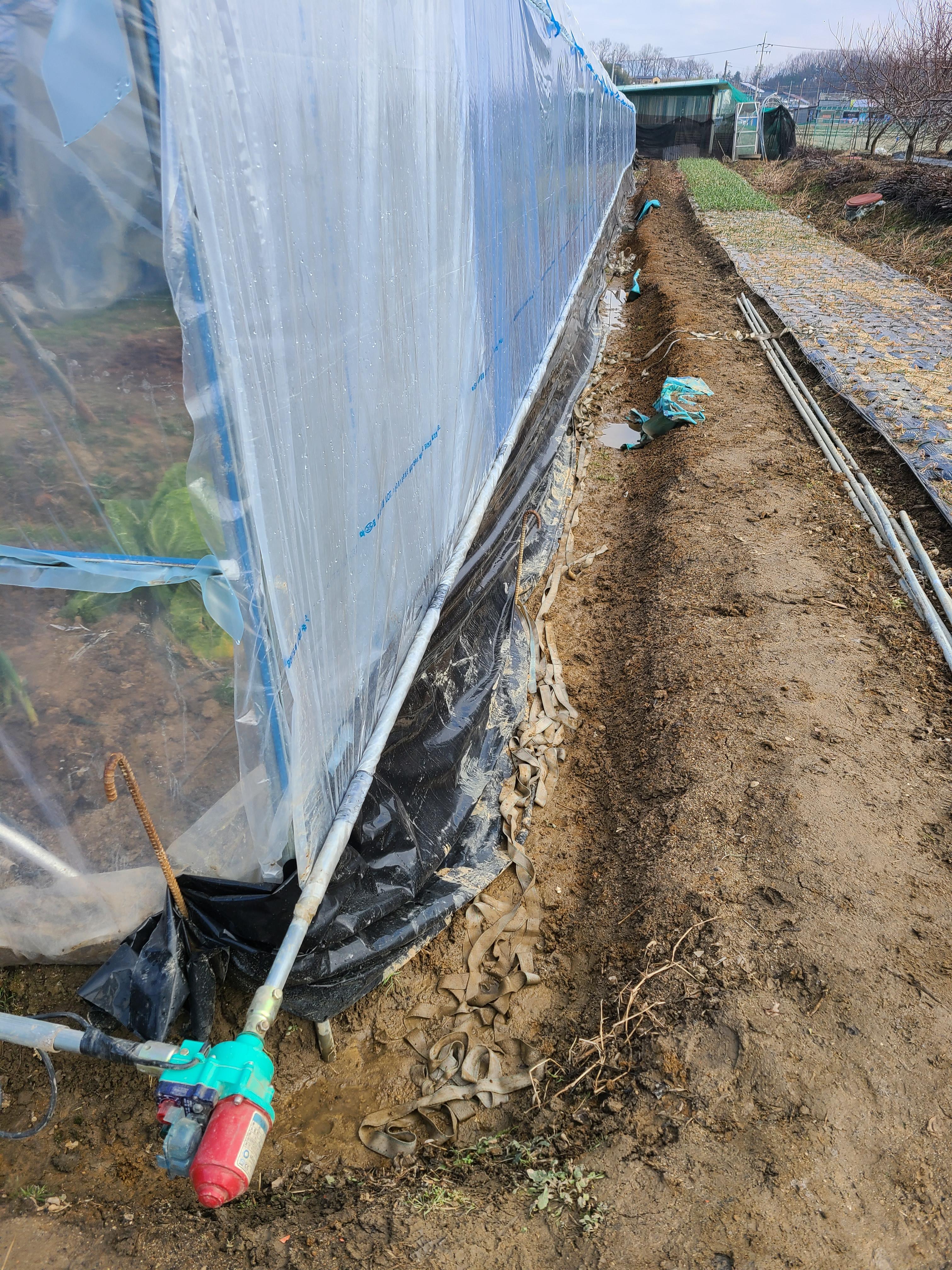

좌측 전동개폐기 운전
개폐기는 미리 설정된 위치에 도달하면
자동으로 멈춤니다
우측 전동개폐기 운전상태
다음번엔
온도스위치 자재구매후
전동개폐기 제어기를 온도에 따라 자동으로 열고 닫을 수 있도록 개조예정입니다
#전주하우스닥터
#비닐하우스전동개폐기
#비닐하우스원격전동개폐기
#비닐하우스개폐기
