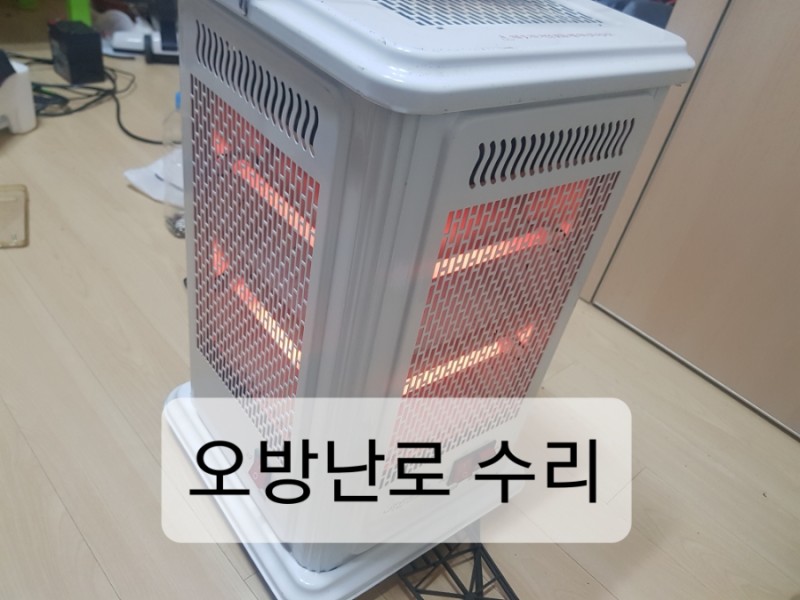

오방난로 수리

#전주하우스닥터 입니다
오늘은 #오방난로수리 입니다
직원이 오방난로가 딱 한면만 들어온다고 수리 의뢰한 오방난로입니다

난로는 스위치 하나가 한 면에있는 히터 2개를 동작시키게 설계되어 있습니다

2개의 히터는  또 직렬로 연결되어 둘중 하나가 불량이면 두개 모두 동작을 하지 않게 설계되어 있습니다

5면중 한 면만 들어오니 히터불량이 아닐거라고 생각했는데
막상 분해해보니 히터 열선이 나갔습니다

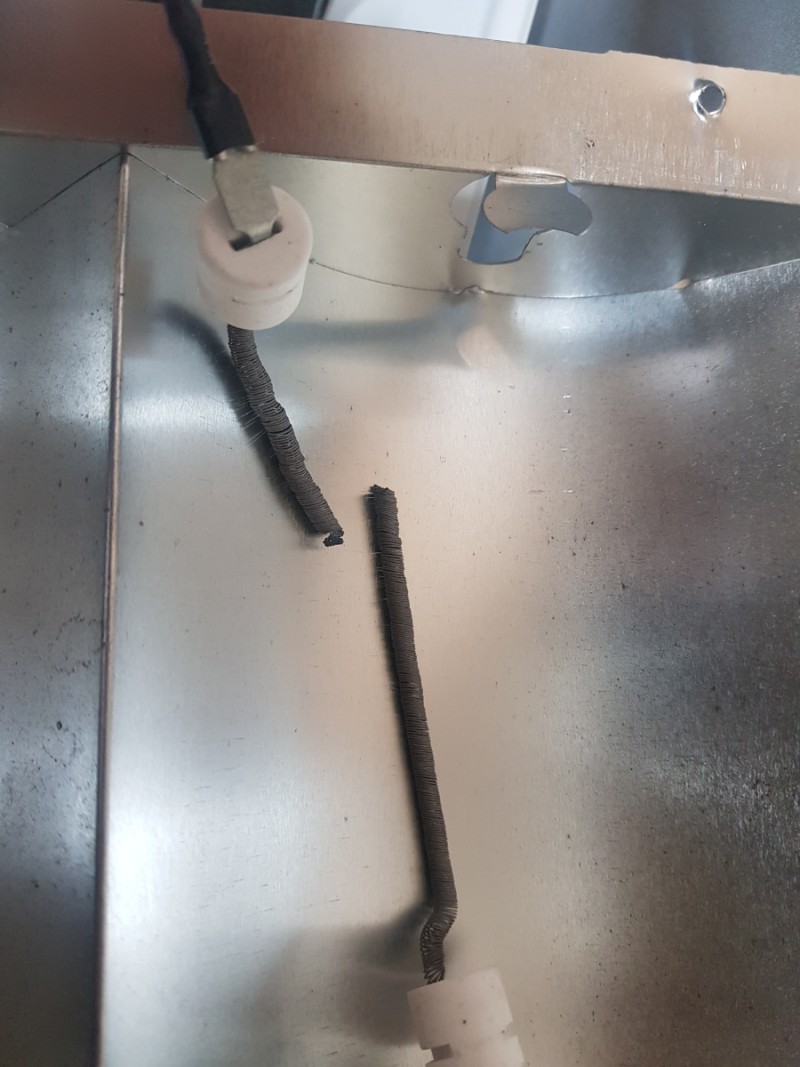

히터열선 단서

히터열선 단선

위 사진처럼 10개중 4개 히터 열선이단선되어 있습니다

정상인 히터와 들어오지 않는 히터를 분리설치하면 3개면의 히터를 동작시킬 수 있습니다

정상적인 히터는 저항이 60옴  나오네요

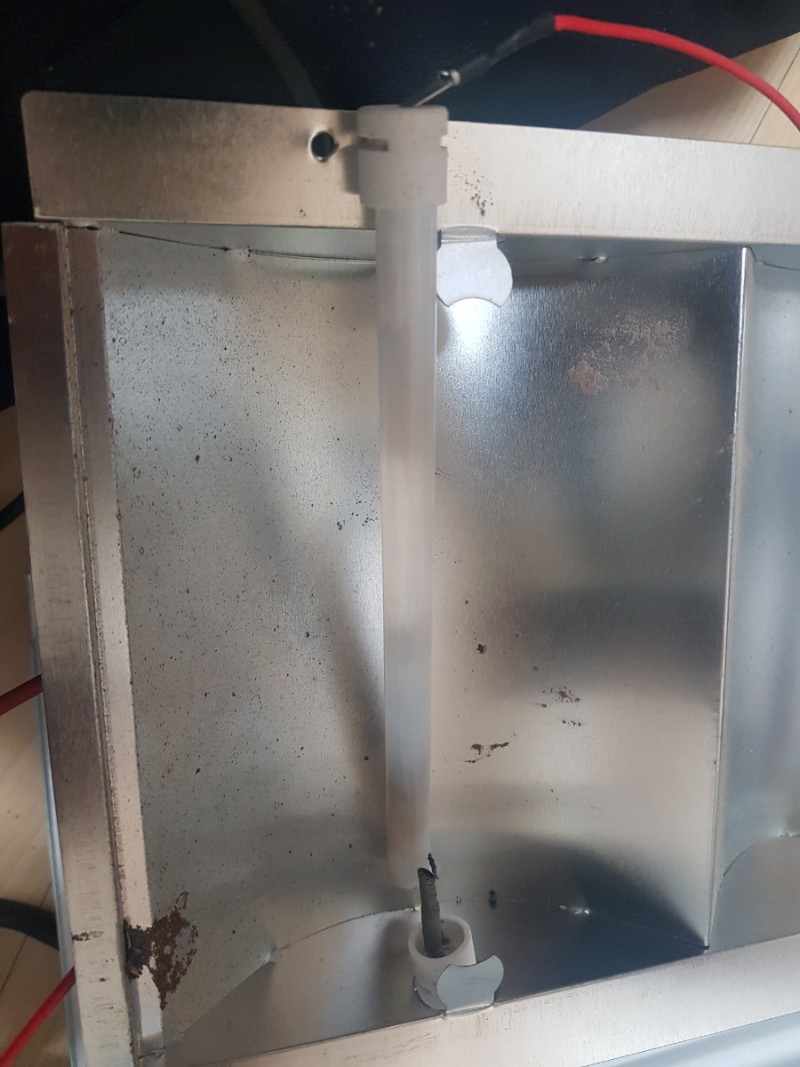

불량인 히터는 석영관에 테이프를 붙이고 내부 열선을 제거하여 빈 석영관만 한면에 설치합니다

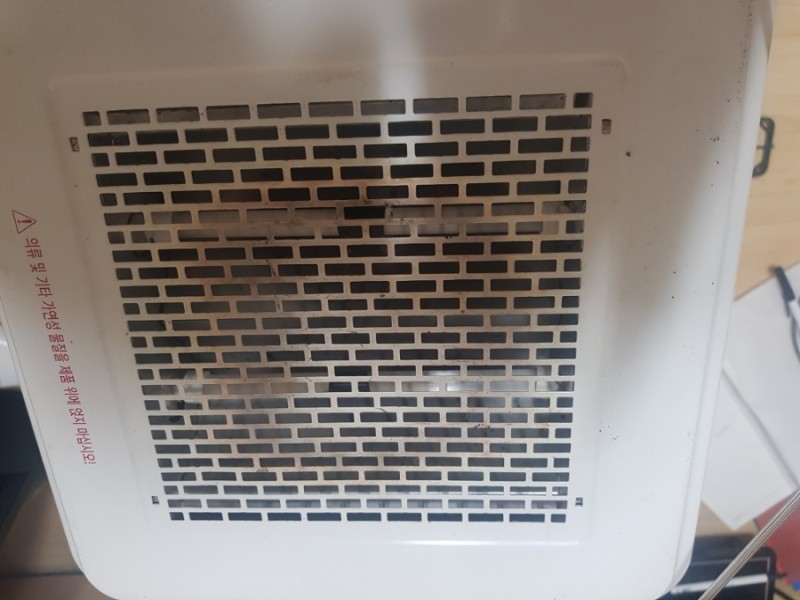

오방난로 상부입니다
사진 자세히 보시면 중간부분에 테이프 부착된것 확인 가능합니다

오래된 난로라 분해조립 편의성이 전혀 안되어서 정상적인 히터와 불량히터를 서로 교체하는데 생각보다 시간이 많이 소요됩니다

분해조립이 어렵게 되어 난로 전체를 분해해야하고 내부에 케이블이 길지  않아서 분해하니 주변이 너무 어지럽워 분해과정이나 내부 사진은 생략합니다
분해는 바닥 바퀴4개 분리하고 상부 커버 아래부분 볼트 제거후

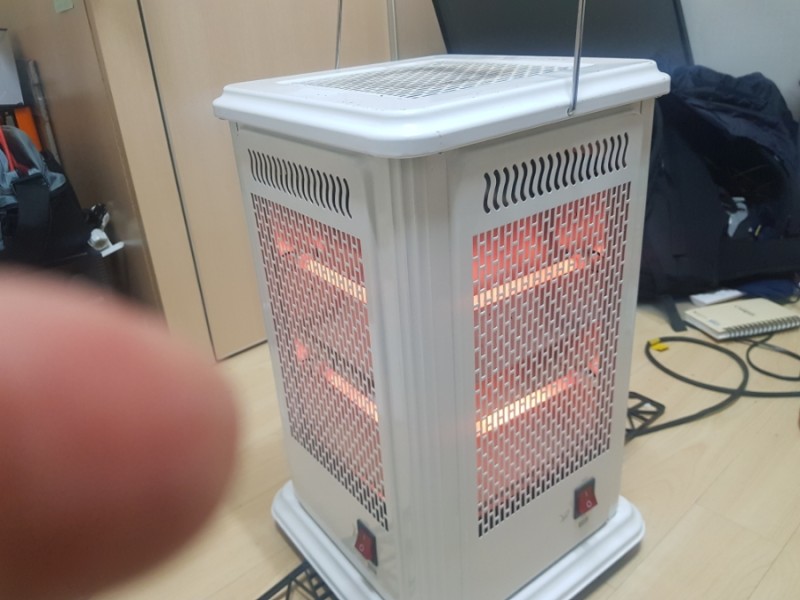

히터 분리설치 후 동작사진입니다
3개면의 히터가 동작되는것을 확인할 수 있습니다

시중에 오방난로 히터만 따로 판매는  하지 않는것 같습니다
쇼핑몰 조회해도 찾을 수가 없습니다

굳이 나머지 2개면도 수리를 할려면 석영관내부 열선만 구해서 연결하면되는데
이 열선을 구하기도 쉽지 않습니다

딱  한가지 방법
주방에 1구,2구짜리 하일라이트 전기렌지 고장난것 있으면 거기에 설치된 열선을 잘라서 연결하면  수리가능하나
자재가 없어서 수리는 여기서 마무리합니다
그러나 차후 교체할 수도 있기때문에 단선된 열선만 제거하고 석영관이나 단자는 정상적으로 부차해놓고 마무리합니다
