#전주하우스닥터 입니다
오늘은 지인분께서 고장난 #DMB #네비게이션 을 주시네요

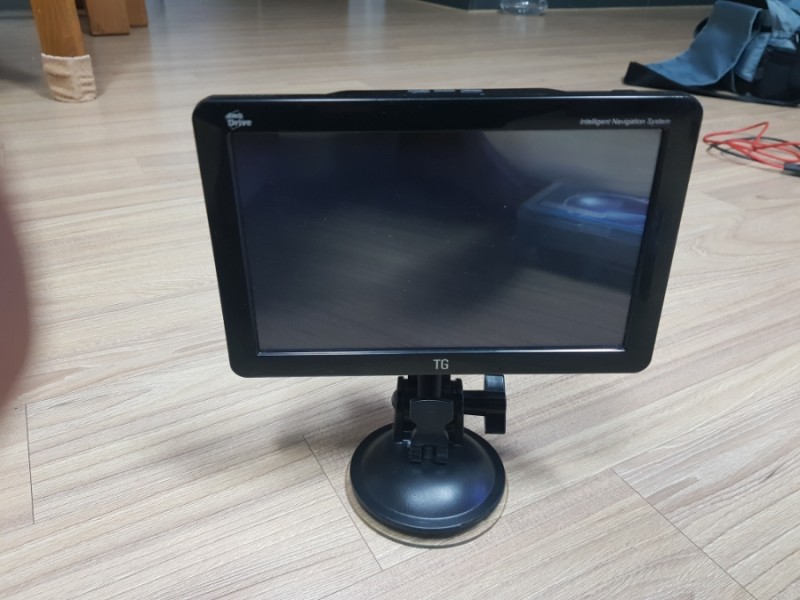

고장내용은 화면이 안나온다고 말씀하십니다

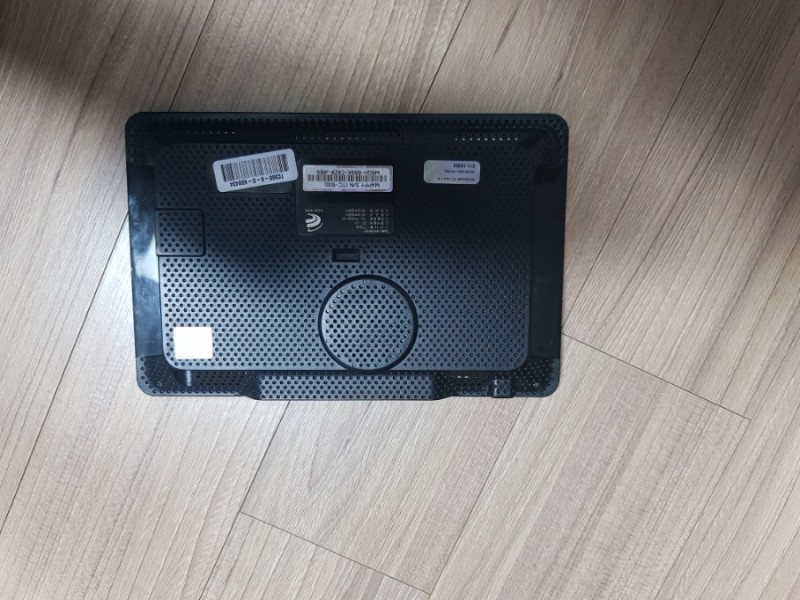

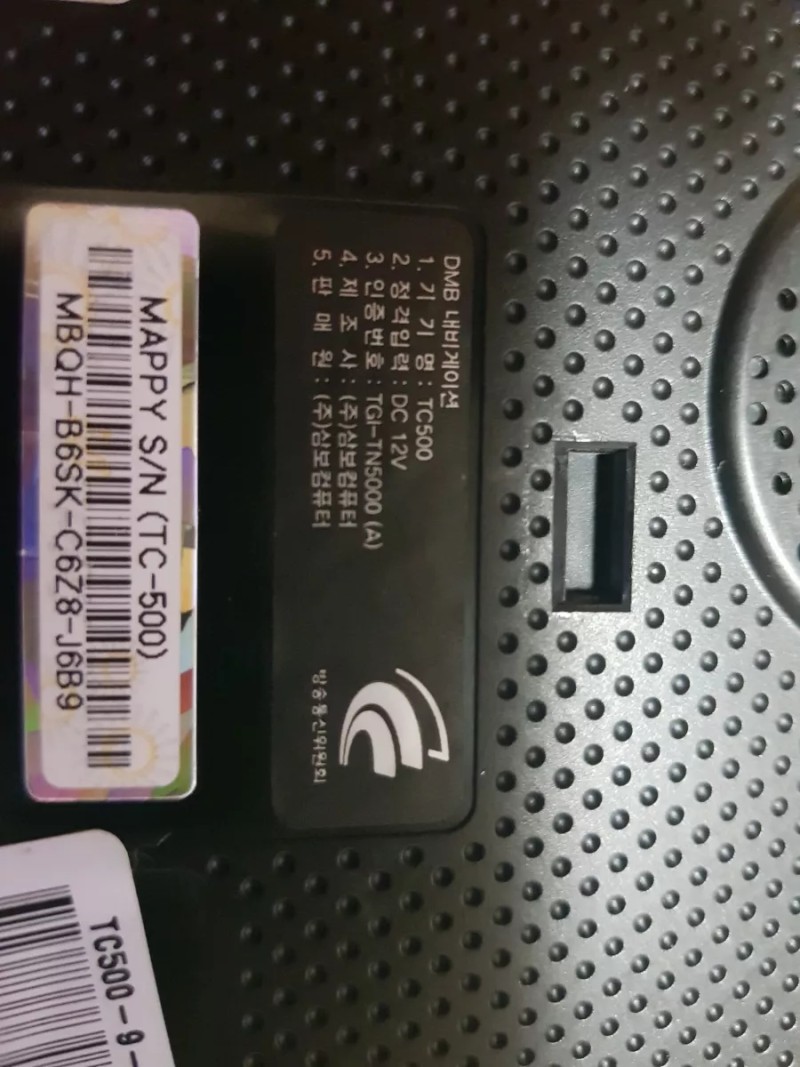

제조사는 삼보컴퓨터입니다
모델번모는 TC-500 입니다
고장났는데 고쳐서 써보라고
설마 제가 이걸 고칠 수 있을거라 생각했을까요
저도 불가할것이라 생각하고 일단

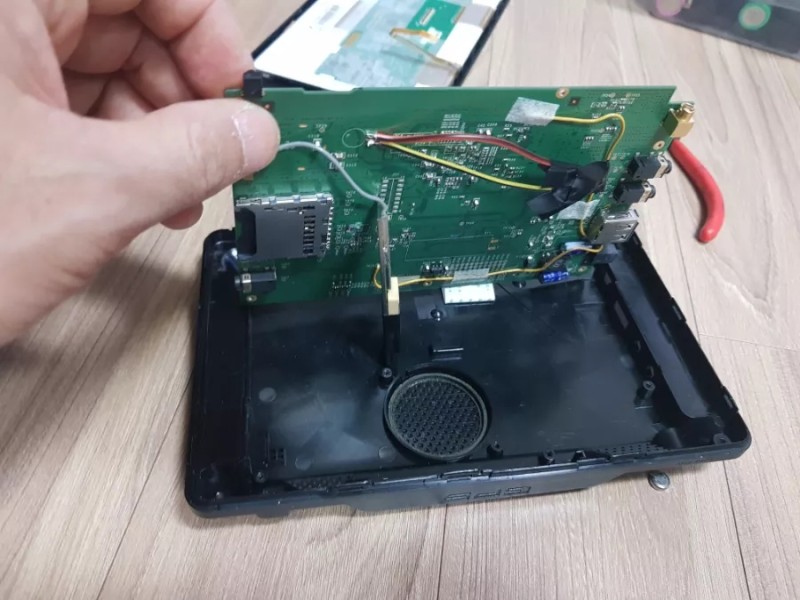

시간을내서 열어봤습니다

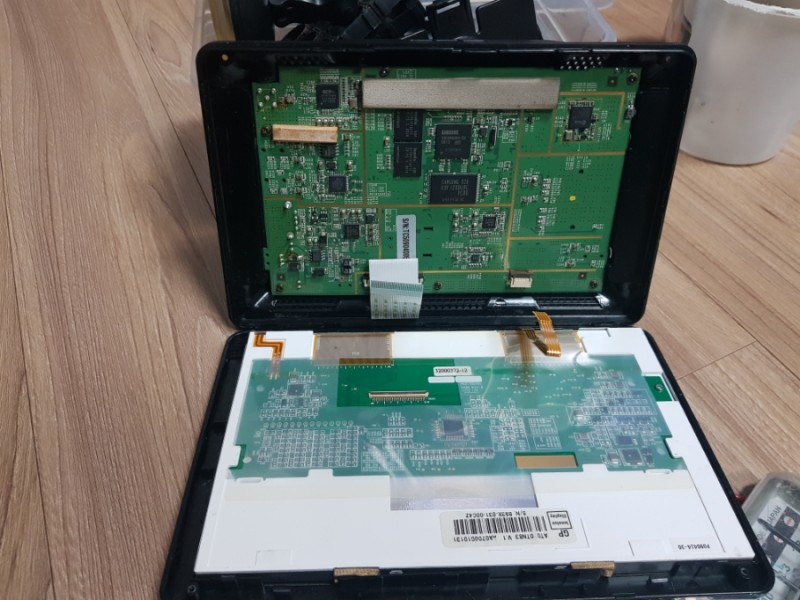

보드 자세히보면 고장이라고 해도 고칠 수 있는 상태가아닙니다
보드 뒷편을 열어봅니다

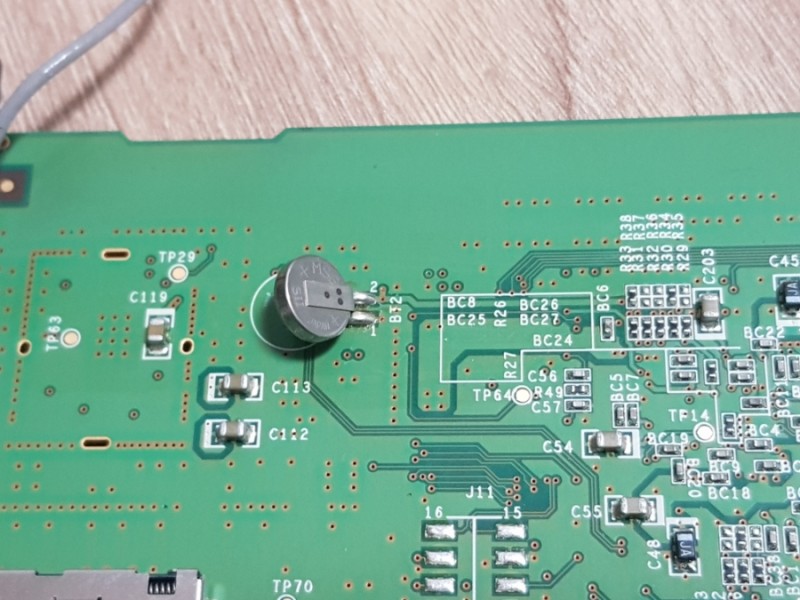

1.5V 수은전지가 리벳과 납땜으로 정교하게 연결되어 있습니다
탈부착 가능토록 소켓을 사용해야하는데 납땜과 리벳으로 연결했습니다

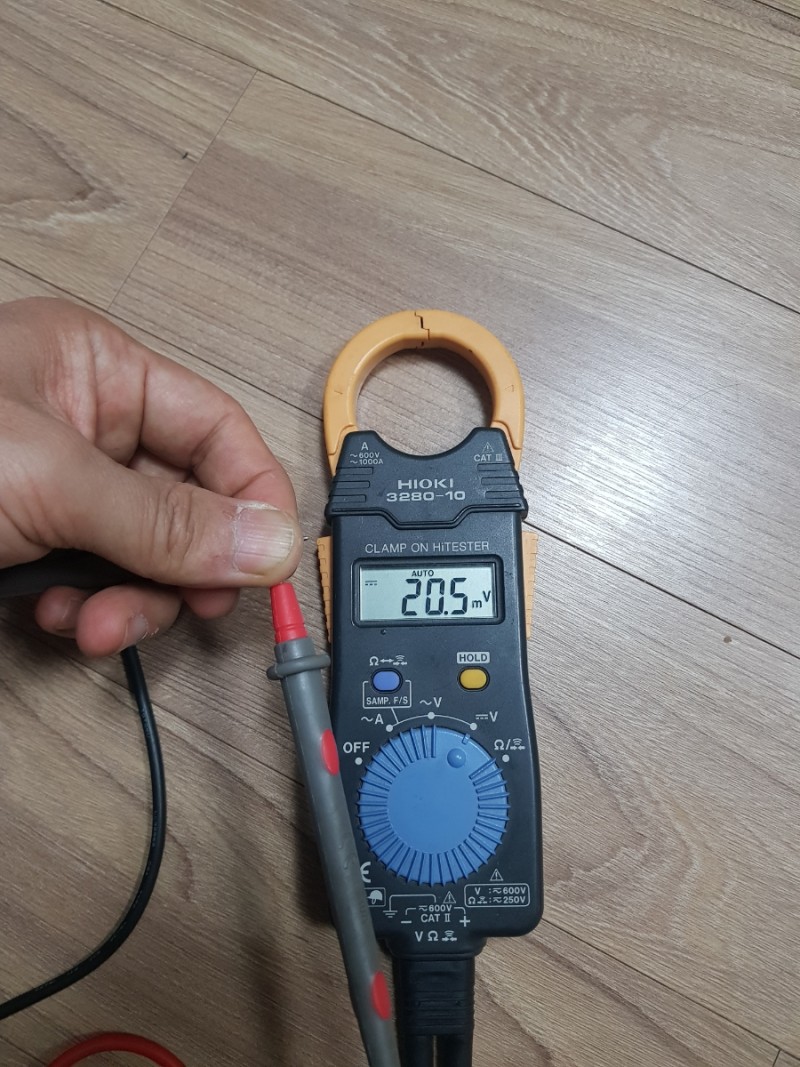

제거 후 전압을측정해봅니다


1.5V 건전지인데 0.02V면 완전방전입니다

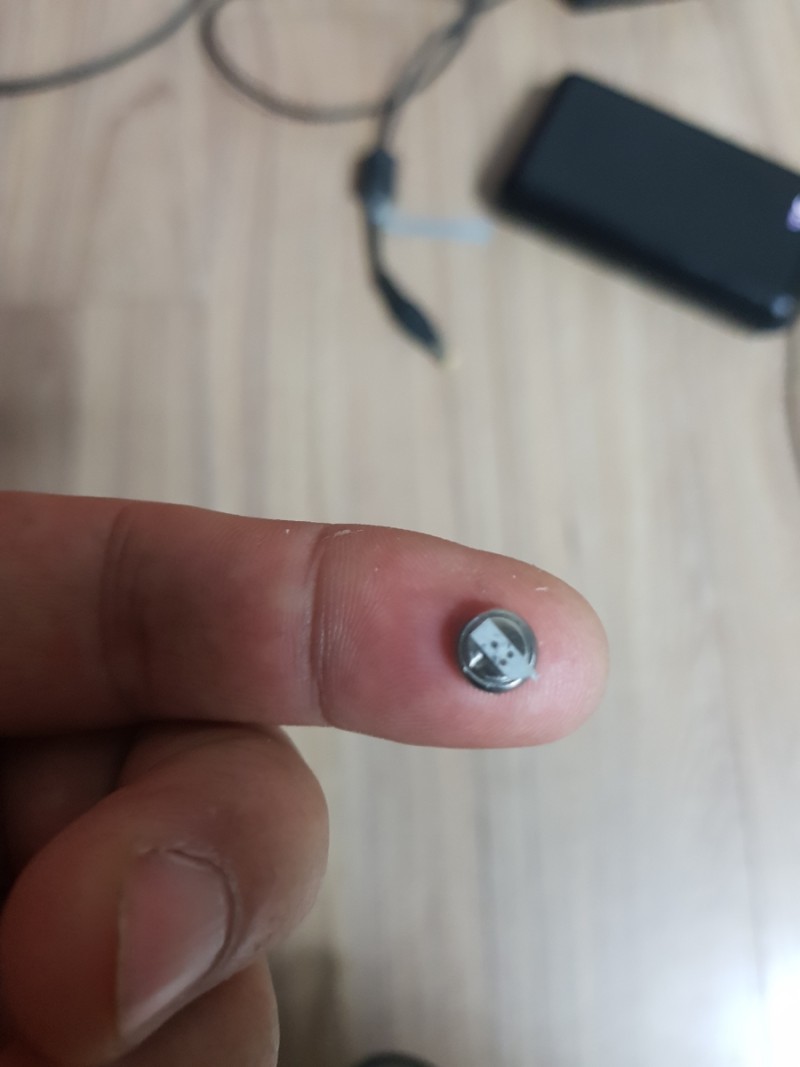

딸 시계 건전지 교체하면서 구입한 건전지가 있는데 같은 모델은 아니지만 사이즈가 같아서 건전지를 교체합니다
새건전지를 정교하게 납땜과 리벳을 하기는 어렵겠죠

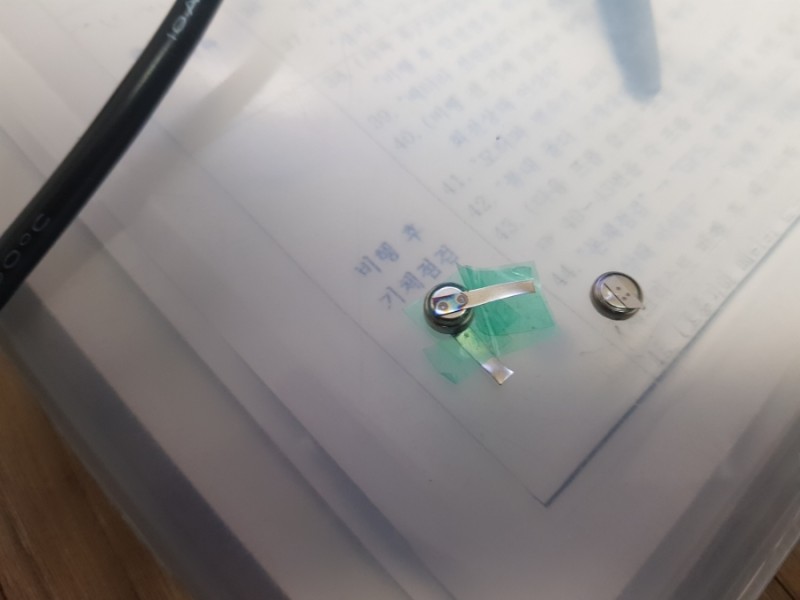

일단 쇼트 방지차원에서 엇갈리게 리벳을 치고 게이블을이용해 납땜을 합니다

건전지도 기판과 격리를 위해 절연테이프로 덮어주고 조립합니다

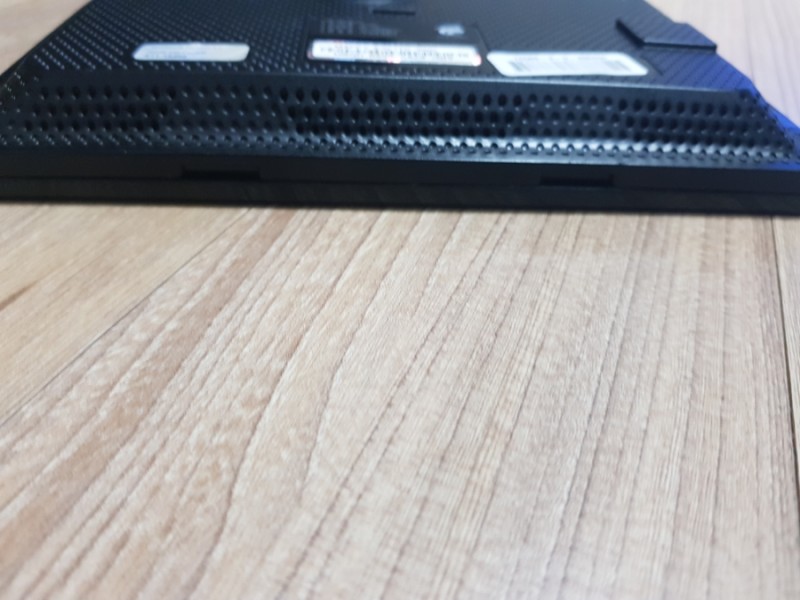

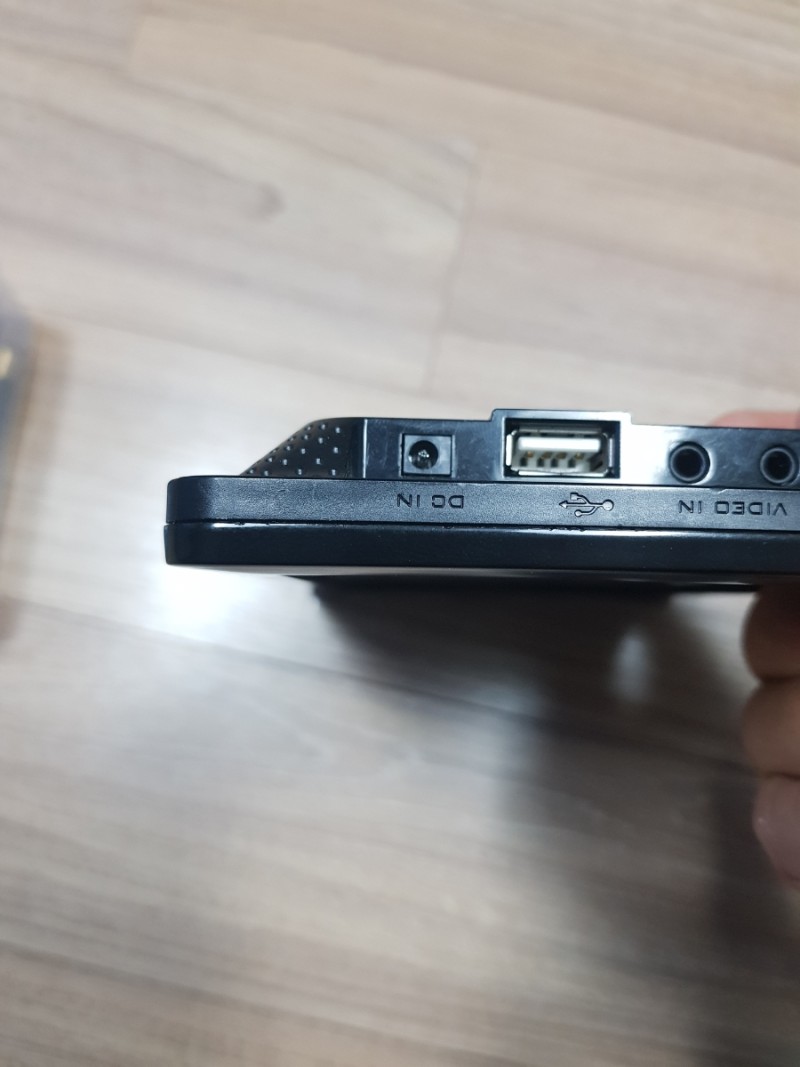

전원 연결잭이 일반적인 잭보다 사이즈가 작아서 전원을연결 할 수가 없어서

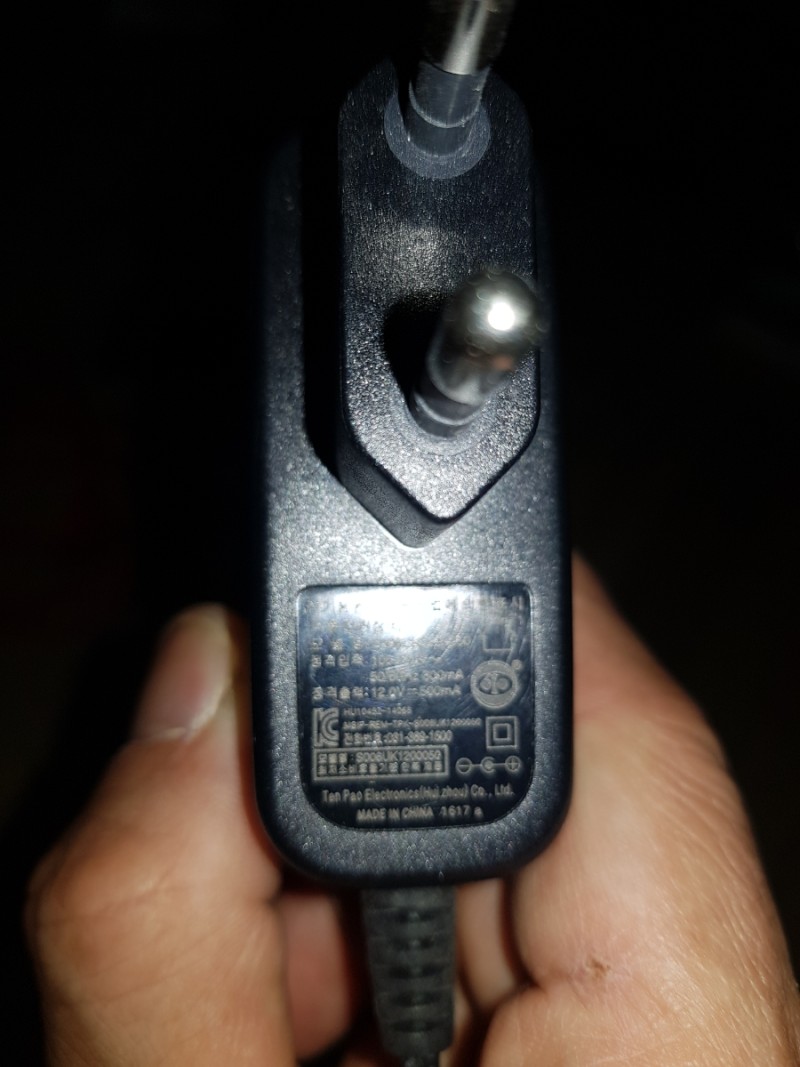

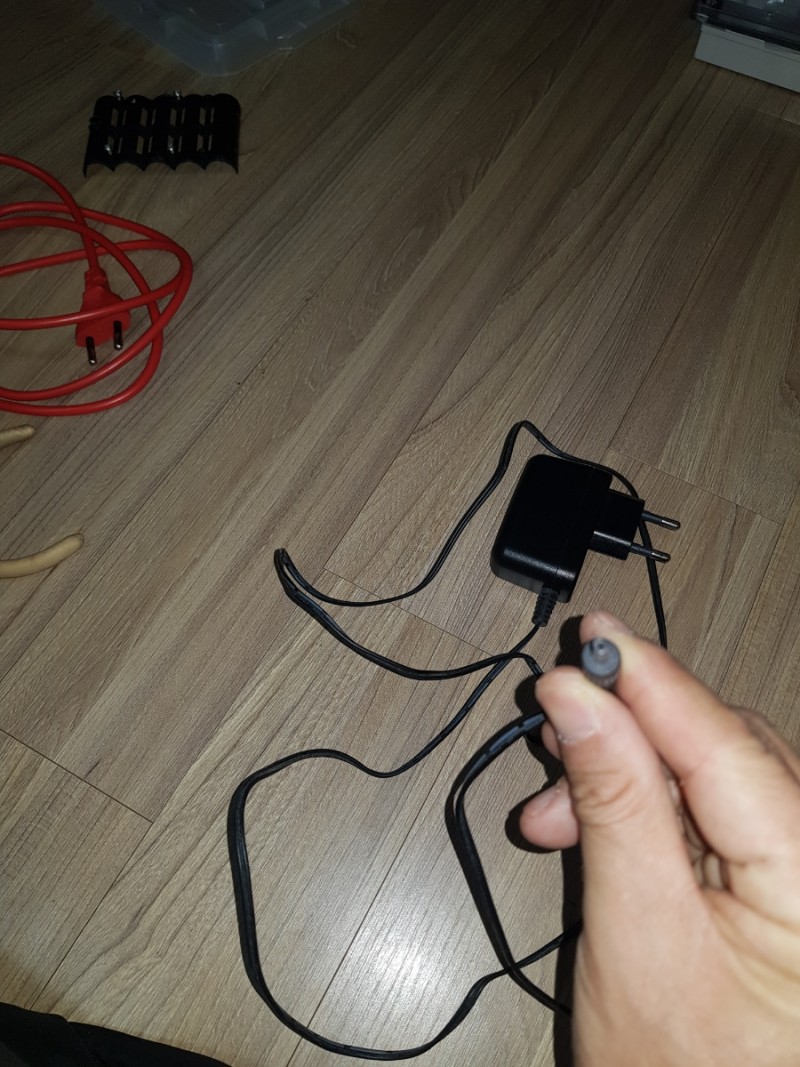

전원어댑터 맞는 사이즈가 있는지 찿아봤는데
전류용량이 작긴한데 연결 해봅니다

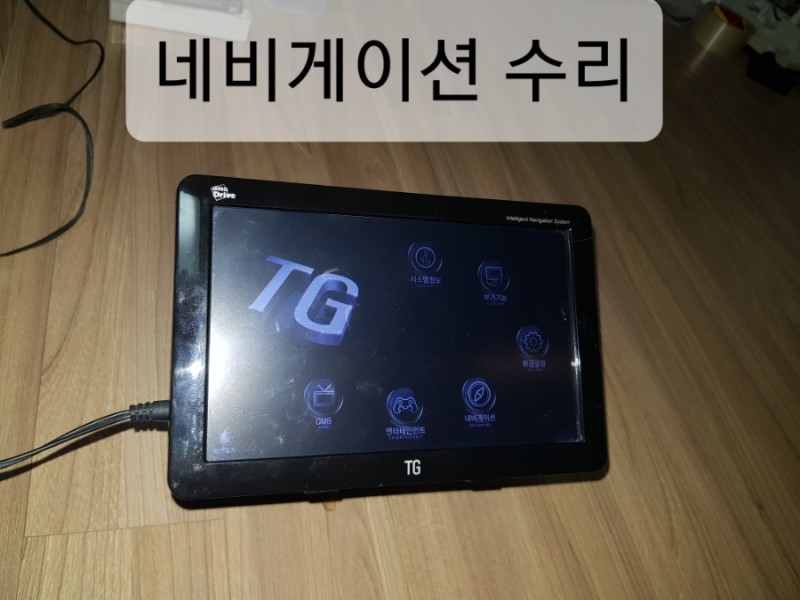

전원연결합니다

고장이 아니라 보이지않는 배터리 방전이 원인이였습니다
네비는 지도가 없어서 쓸 수없고 CCTV 모니터나 지상파 DMB 아님 후방카메라 감시용으로 쓸 수 있을것 같습니다
#전주하우스닥터
#네비게이션수리
